BUQUE ESCUELA JUAN SEBASTIAN ELCANO

CONSTRUCCION DEL MODELO

BUQUE ESCUELA

JUAN SEBASTIAN ELCANO

Texto: Joaquín Solana.

Fotografías: Joaquín Solana.

CASCO y ARBOLADURA

Continuación......

ARBOLADURA (Definición)

Conjunto de palos, masteleros, vergas y perchas de un buque. Se incluye también el bauprés.

La construcción de la ARBOLADURA, debe de ser lo más apegada a la realidad y escala, pues hay que considerar que va a trabajar como en el buque, por lo que debe de resistir la fuerza del viento. No obstante, hay que adaptar algunas cosas que el modelo no podrá llevar exactamente igual en función de las jarcias móviles, pero que estarán apegadas a los planos e indicaciones del LIBRO DE MANIOBRA.

_________________________________

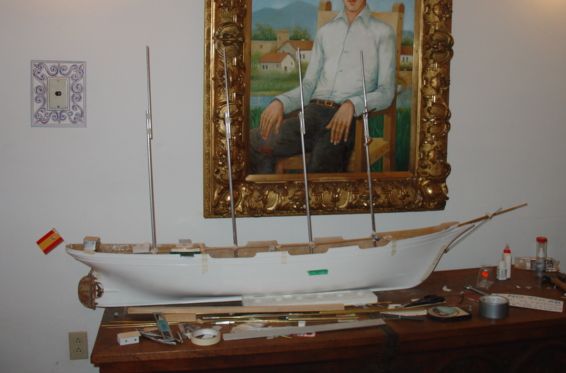

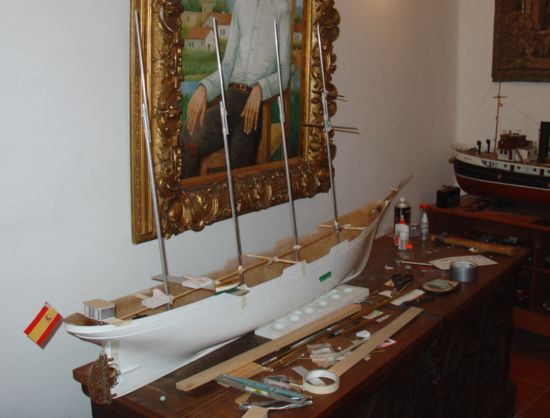

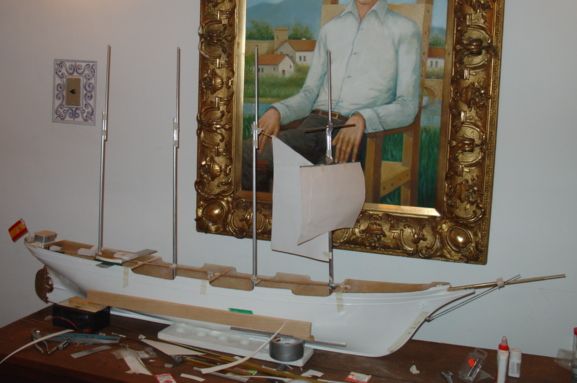

POSTURA PRELIMINAR DE LOS PALOS

De Proa a Popa (TRINQUETE CRUZADO "Blanca", MAYOR PROEL "Almansa", MAYOR POPEL "Asturias" y MESANA "Nautilus").

Los nombres de cada PALO, corresponden a los cuatro anteriores BUQUES ESCUELA de España. y aunque su NOMBRE MARINERO es "PALOS", en este caso son de chapa de acero.

BAUPRES

Bauprés de ELCANO, J. Solana en 2005, sentado en la PEINETA del CASTILLO de proa, atrás el Bauprés, con la bandera de PROA de los barcos militares de España, que se iza solamente en PUERTO).

Definición de BAUPRES: Mástil casi horizontal que sale por la proa por encima de la roda sobre el que se fijan las drizas y nervios de los foques.

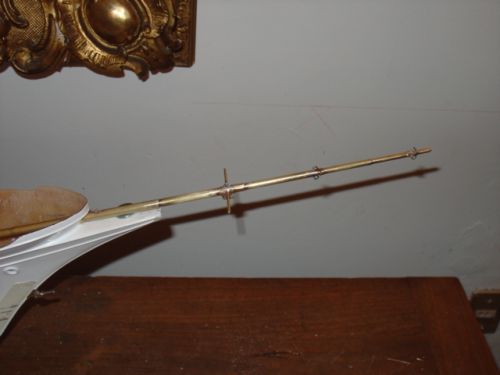

(Bauprés 18 Horas aprox. de trabajo)

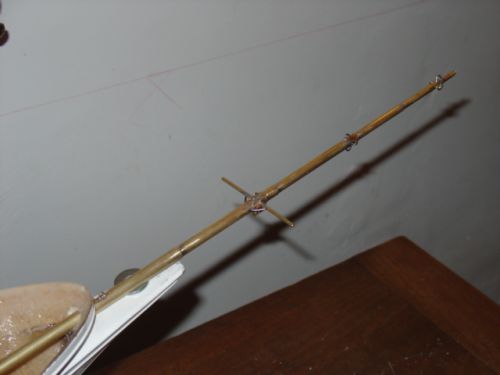

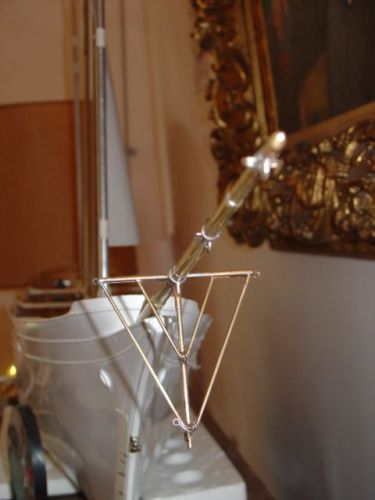

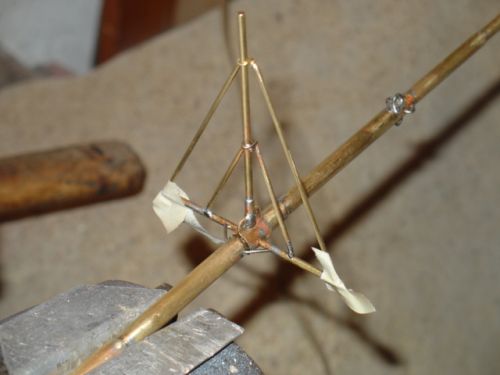

Bauprés y Cebadera (Tubo transverso). Soldados los zunchos del contrafoque, foque y petifoque. (los vientos de los foques, pasan por la guías a su respectivo tensor).

CEBADERA y MOCO.

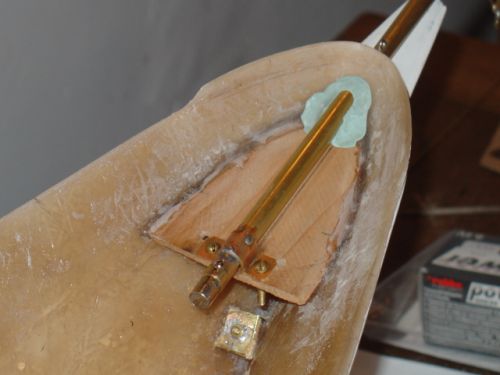

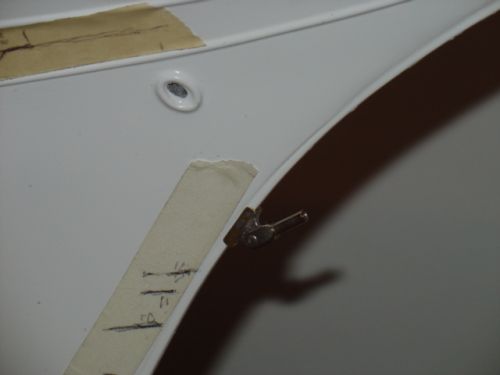

SOPORTE DEL BAUPRES Y BARBADA.

Soporte - base interna del Bauprés "Fogonadura" y (BRANQUE) que es la base de la Barbada y que es una barra maziza, que soporta todo el TIRON de la fuerza del viento y que se transmite desde los PALOS por medio de los NERVIOS de los FOQUES.

BRANQUE

BASES de los PALOS

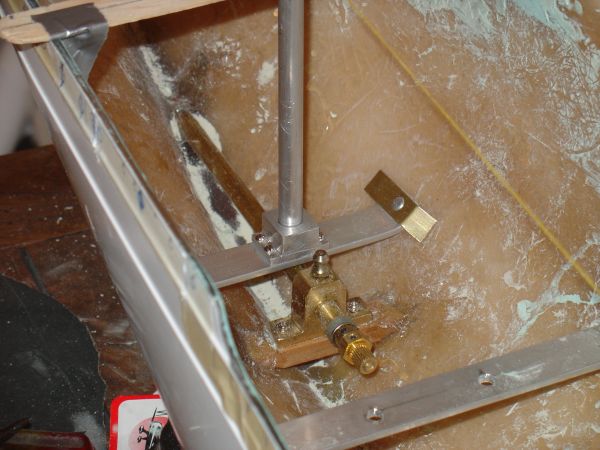

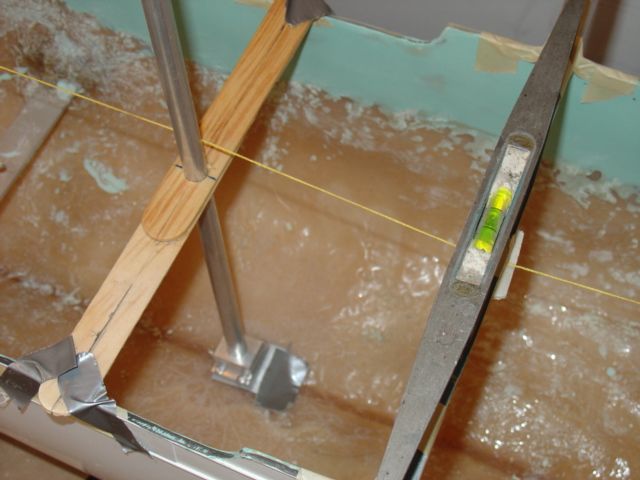

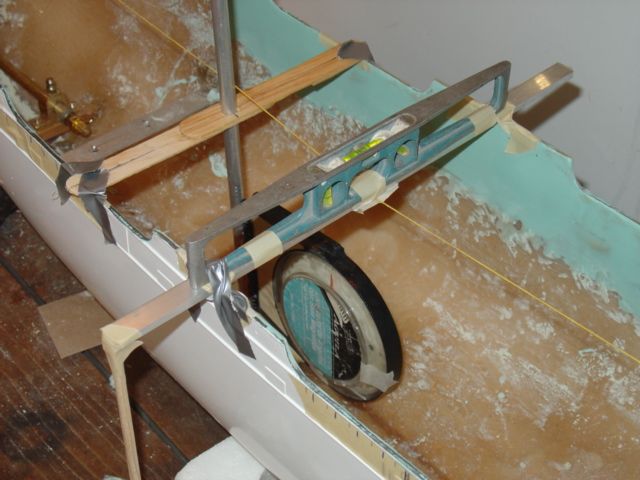

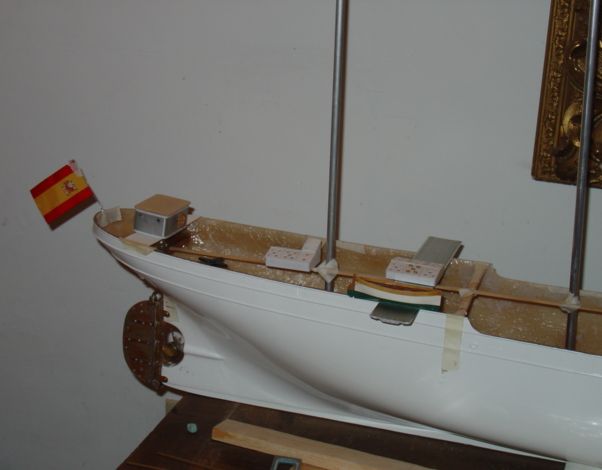

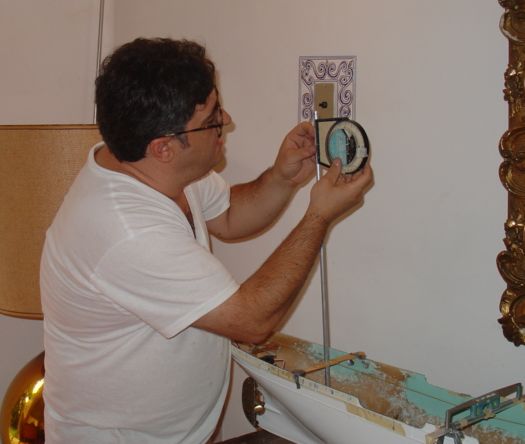

Posicionamiento de las bases y encajonados de los PALOS en la sobrequilla y CARLINGA (e inclinación vertical y horizontal de los PALOS dada con INCLINOMETRO y NIVEL de BURBUJA).

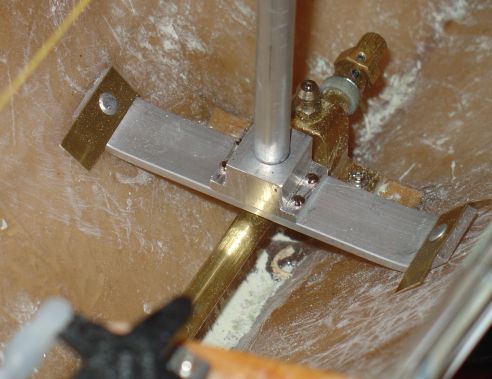

Bases del MAYOR POPEL y Base del PALO MESANA, por encima de la flecha. (Se posicionan en su lugar con la respectiva inclinación etc.) y funden con fibra vidrio.

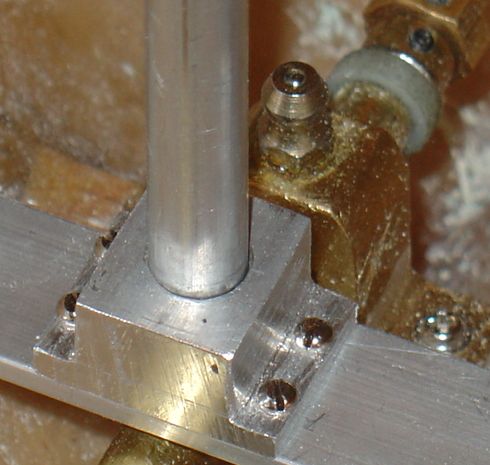

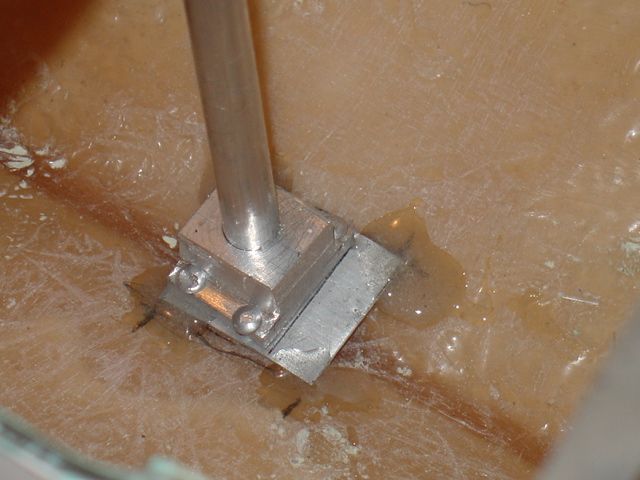

BASE de MESANA (Puente y base de aluminio, sobre el forro de la flecha de propulsión).

Inclinación.

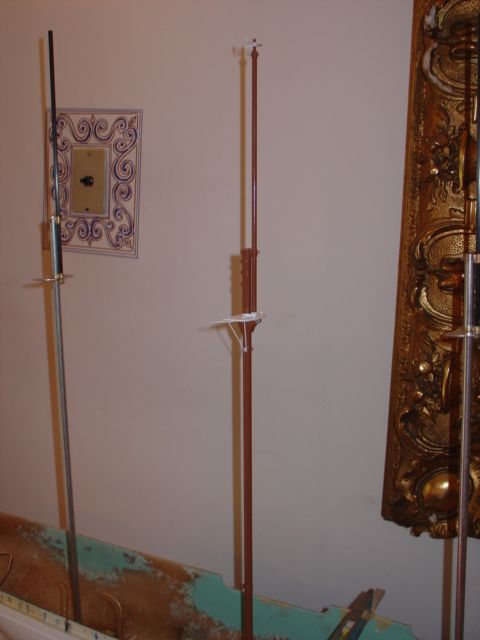

COFA, ARMADO DEL MASTELERO (TAMBORETES, ZUNCHOS, etc.)

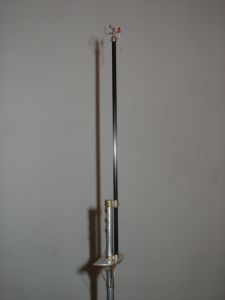

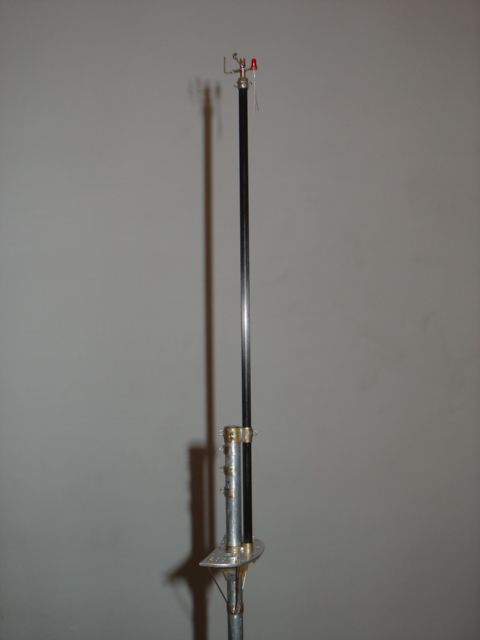

Desde cubierta el Palo macho y mastelero (COFA, CACHOLAS, JARCIAS y ARRAIGADAS) con sus respectivas jarcias fijas y de LABOR.

Definiciones:

Cofa: Meseta colocada horizontalmente en el cuello de un palo para afirmar la obencadura de gavia, y facilitar la maniobra de las velas altas.

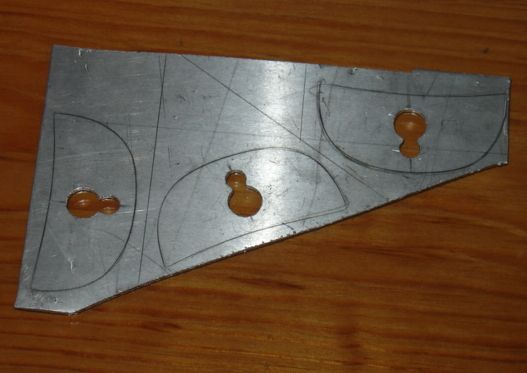

COFAS (Placa de Aluminio)

Mastelero: Palo menor que va sobre los palos machos y sirve para sostener las gavias y juanetes. * Mastelero de gavia Mastelero del palo mayor. * Mastelero de sobremesana Mastelero del palo mesana. * Mastelero de velacho Mastelero del palo trinquete. * Mastelero juanete palo trinquete. * Mastelero juanete etc....

Tamborete: Trozo de madera o metal grueso, que sirve para sujetar dos palos superpuestos. (El caso del MACHO y MASTELERO).

Zuncho: Abrazadera o anillo para unir ó para fortalecer dos piezas.

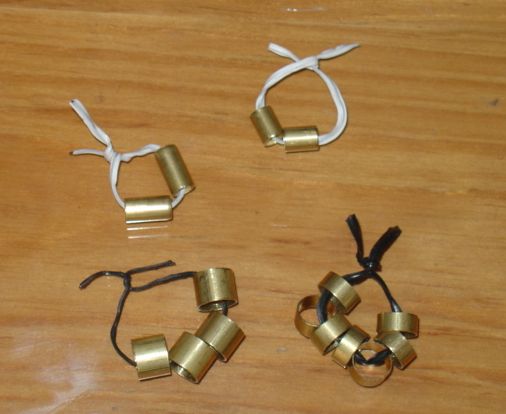

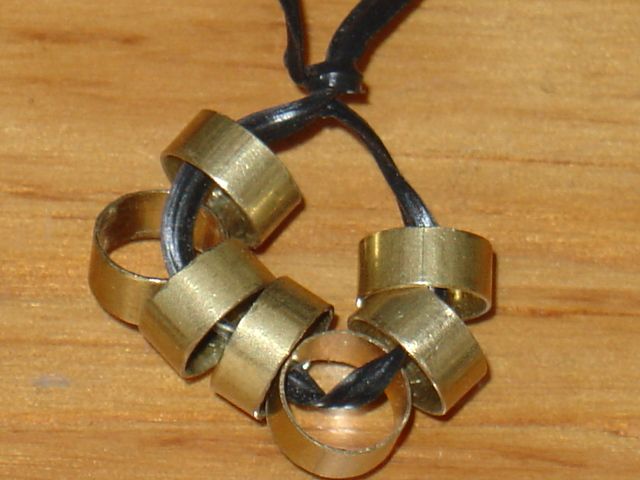

Tamboretes y zunchos (tubo de latón recortado con segueta de diente fino)

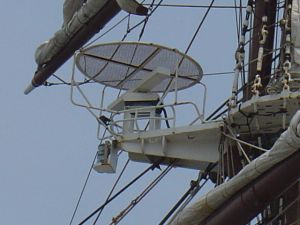

Lleva una COFA por cada PALO. (La COFA del TRINQUETE es diferente, por ser en las que van las velas de CRUZ y soporte del RADAR principal).

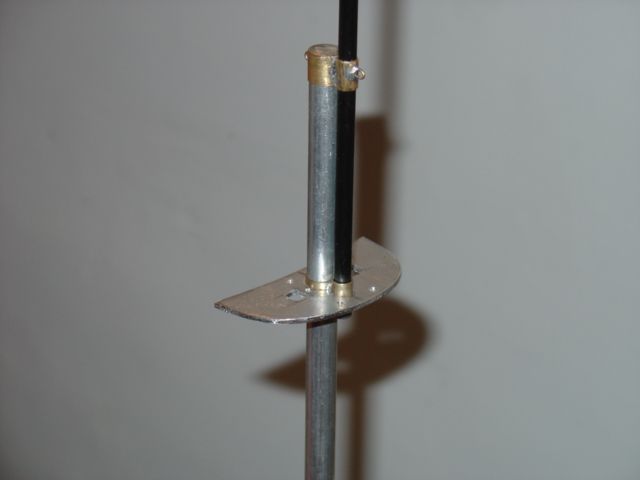

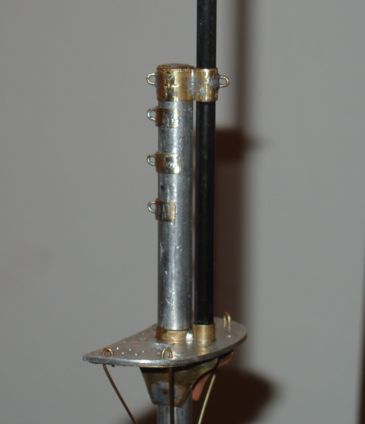

Base de la cofa (Aluminio) Mastelero (Fibra de carbono), Tamboretes y zunchos - anclajes (Latón soldado con PLATA).

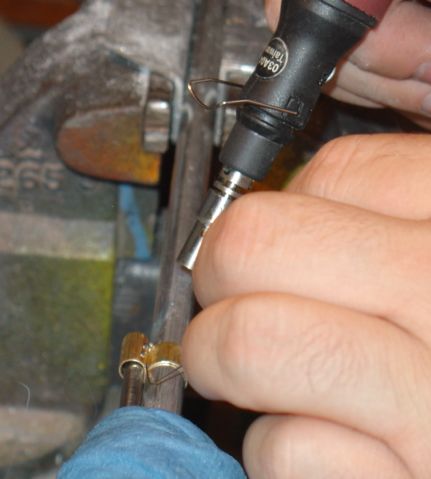

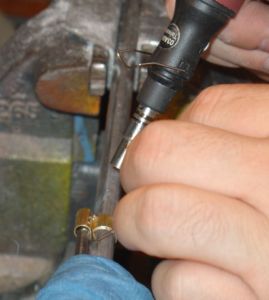

Soldadura con soplete (Plata-estaño) de los ZUNCHOS y TAMBORETES al PALO MACHO y MASTELERO.

Cacholas

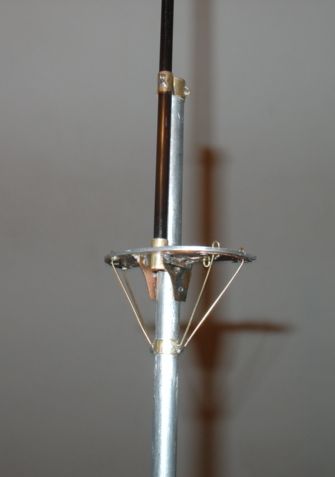

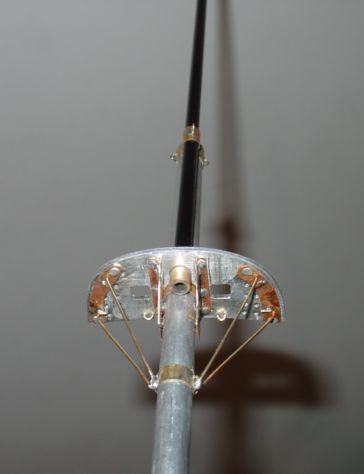

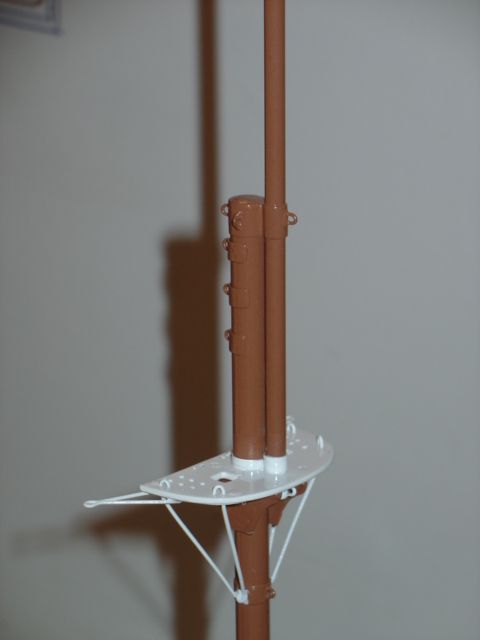

Cofa con CACHOLAS y Contra-tirones de los OBENQUILLOS (ARRAIGADAS o CADENETES) SOLDADAS A LOS ZUNCHOS de ARRAIGADA y Pecho de paloma. (forma semicircular a PROA) la que va a POPA se le denomina PECHO DE MUERTO).

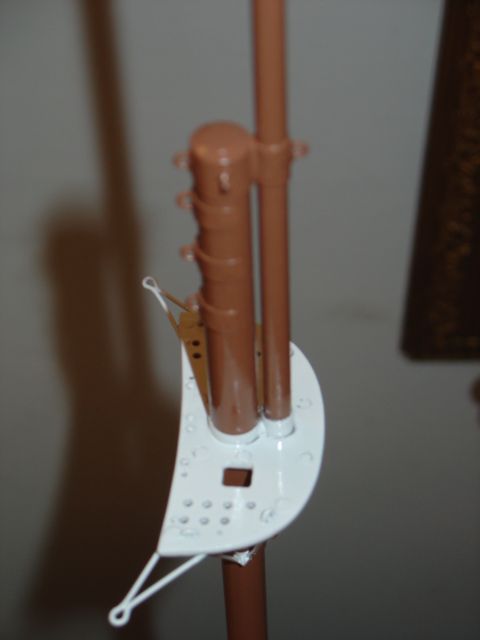

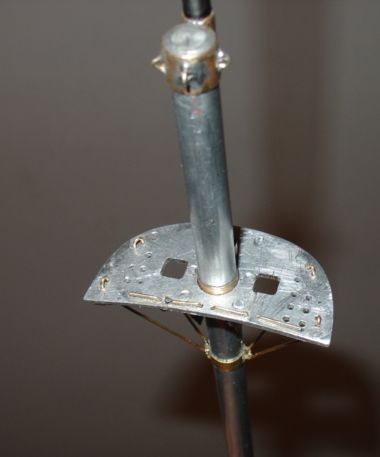

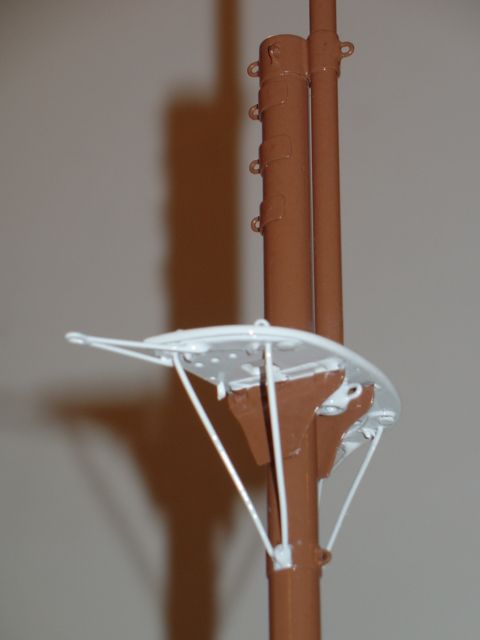

Cofa terminada y se aprecia el PECHO DE MUERTO a popa, (forma semicircular que acompaña en menor grado la curvatura semicircular del PECHO DE PALOMA.

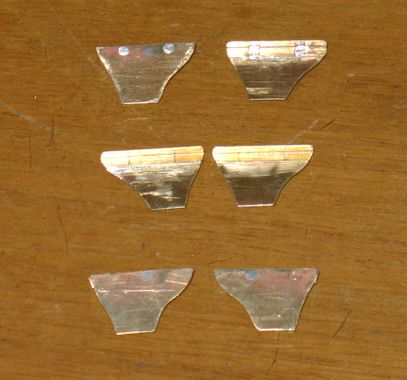

Cartabones (1, 2 y 3) en la parte posterior del calcés del PALO MACHO, donde van los MOTONES, de las tiras de las drizas de PICO.

PINZOTE y TINTERO.

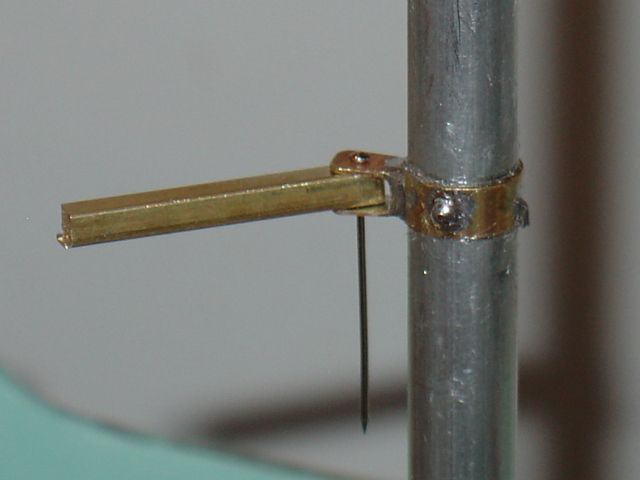

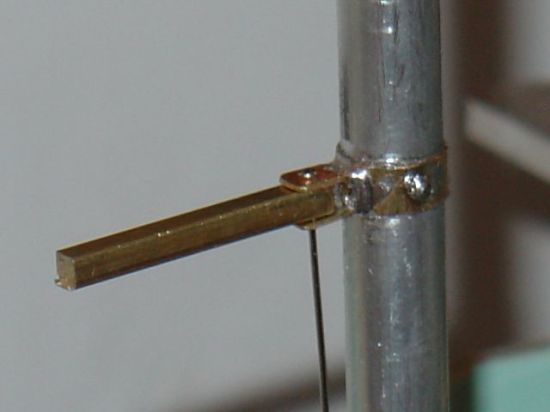

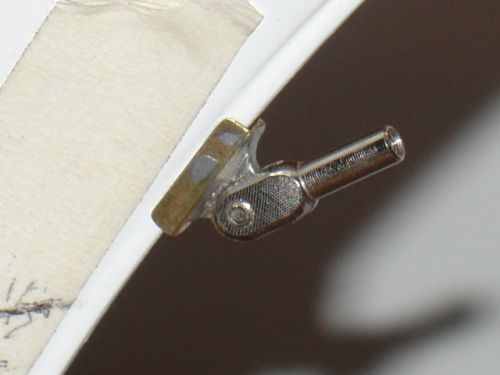

Articulación PALO MACHO - BOTAVARA, (conocido como PINZOTE y TINTERO).

Definiciones:

PINZOTE: Herraje macho que articula el TINTERO

TINTERO: Herraje hembra, donde articula el PINZOTE

(4 y medio días de trabajo, aprox. 23 Horas para un solo MASTELERO, COFA y PINZOTE - TINTERO. 5, 6, 10 y 11 de Septiembre de 2006). Multiplicado x 4 PALOS, que lleva el modelo:

= 92 Hrs. de trabajo aprox.

______________

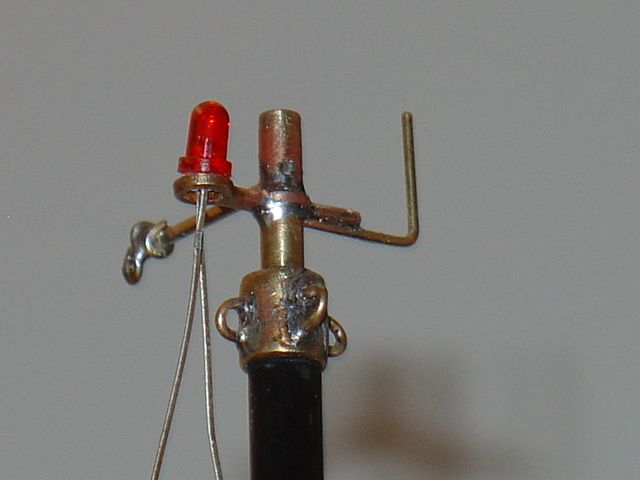

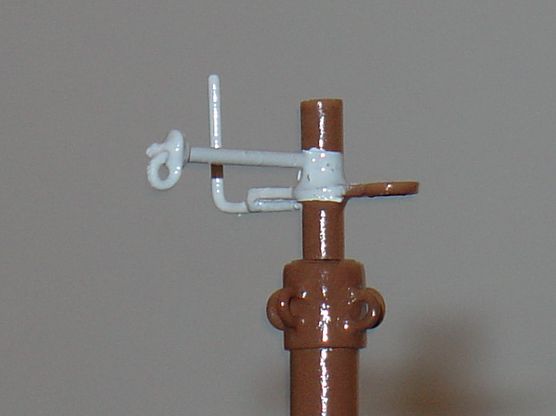

ENCAPILLADURA del PALO MAYOR POPEL

ENCAPILLADURA: El extremo de todo cabo encapillado en cualquier punto. ** LA PARTE DEL PALO donde se afirman los obenques o stays, en la mayoría de los casos la parte superior en el rebaje por donde pasa el CABO y OBENQUE por medio de una gaza * al extremo.

* GAZA: Especie de ojo o asa que se forma en un cabo, doblando su chicote en la longitud que se desee, uniéndola con una costura o ligada sin necesidad de hacer un nudo; se llama también empulguera.
