CONSTRUCCION DEL MODELO
BUQUE ESCUELA
JUAN SEBASTIAN ELCANO
Texto: Joaquín Solana.
Fotografías: Javier y Joaquín Solana.
Conforme se vaya adelantando el trabajo, se irán anexando más fotografías. por el momento se puede ver la HISTORIA de todo el estudio fotográfico realizado al BUQUE en su visita al Puerto de Veracruz, México del 24 al 29 de Marzo de 2005.
MOLDE y CASCO DEFINITIVO
Sección disponible desde el 25 de Abril de 2006

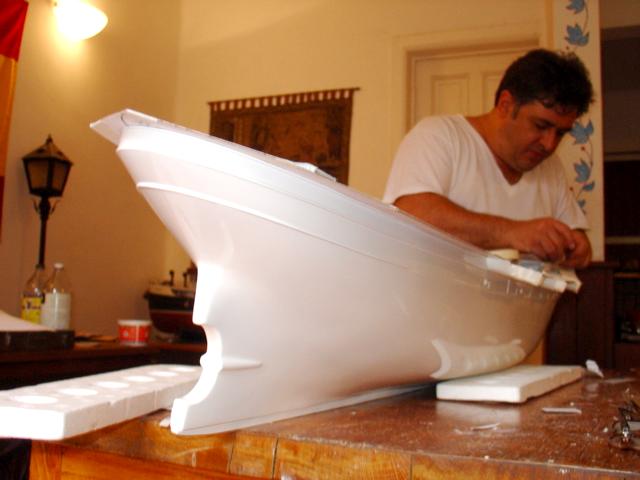

Estructura de la pieza ORIGINAL, que servirá para sacar MOLDE de fibra de vidrio y así hacerse el CASCO que se usará en el MODELO NAVEGABLE.
__________________________________
PRIMERA PARTE
22 - 25 de Abril de 2006

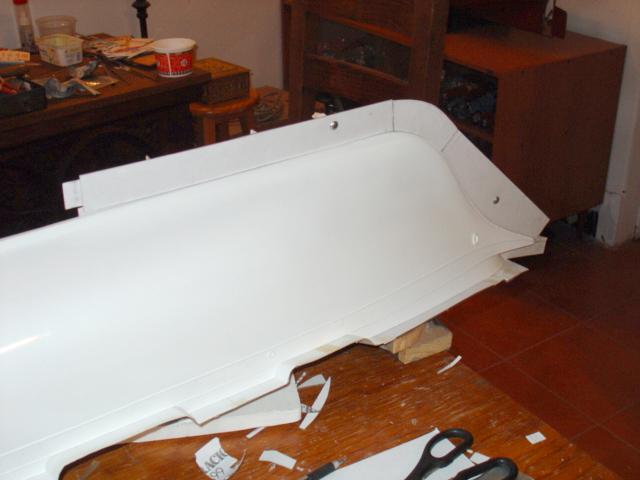

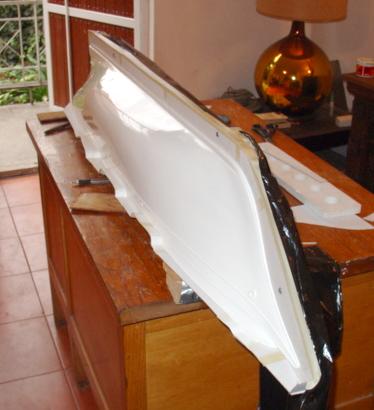

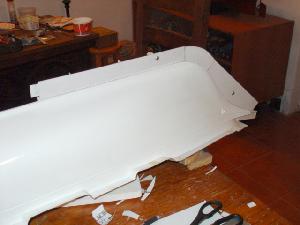

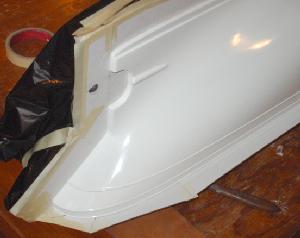

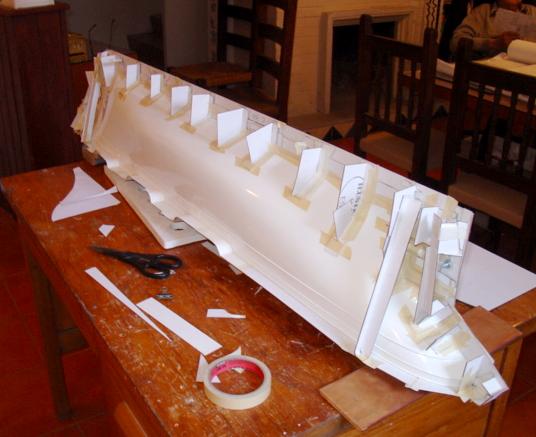

PREPARACION DE PESTAÑAS Y UNION CENTRAL DE LOS DADOS (2) DEL MOLDE. (Previo 15 ENCERADAS)....
(36 Horas aprox. de trabajo)

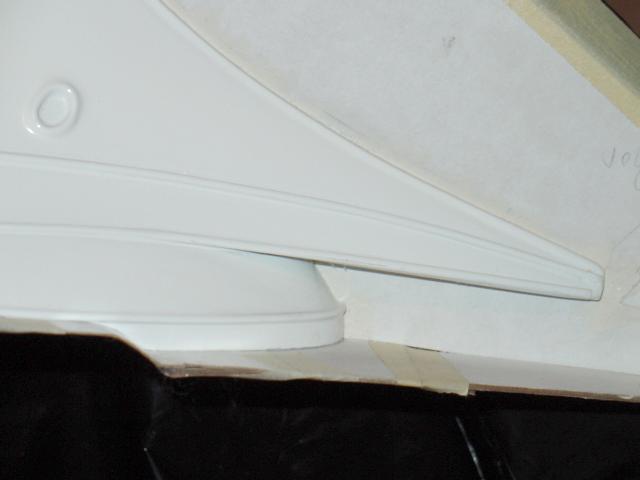

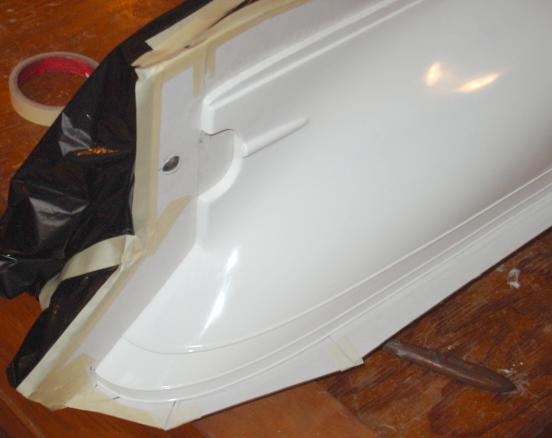

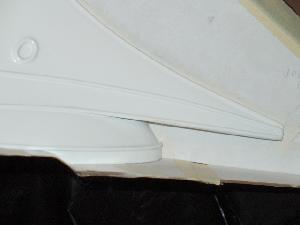

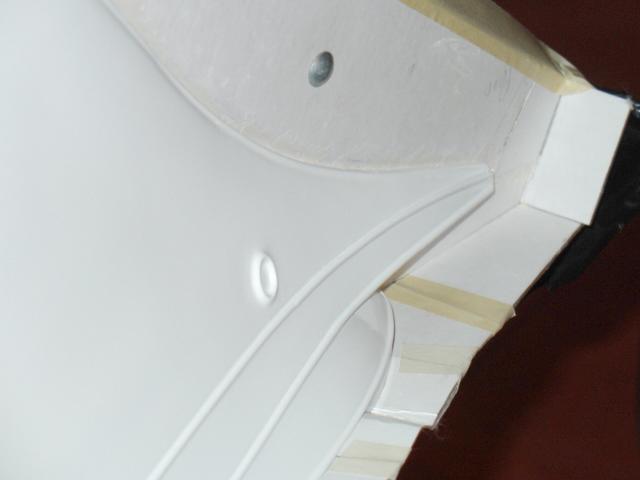

Uniones PRECISAS de las PESTAÑAS / SEPARADORES y JUNTAS "EXACTAS" son uno de los "SECRETOS" para que el molde quede COMO DEBE DE SER........
_________________________________
SEGUNDA PARTE ...
30 de Abril - 3 de Mayo de 2006.
SEPARADO, GEL COAT (TOOLING / MOLDE) y PICADO DE FIBRA DE VIDRIO
(6 Horas aprox. de trabajo por cada lado, más 4 horas de barrenos y corte de pestañas "16 HORAS EN TOTAL")

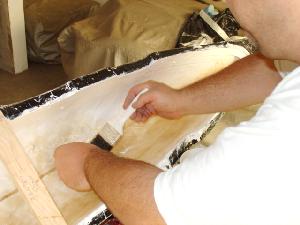

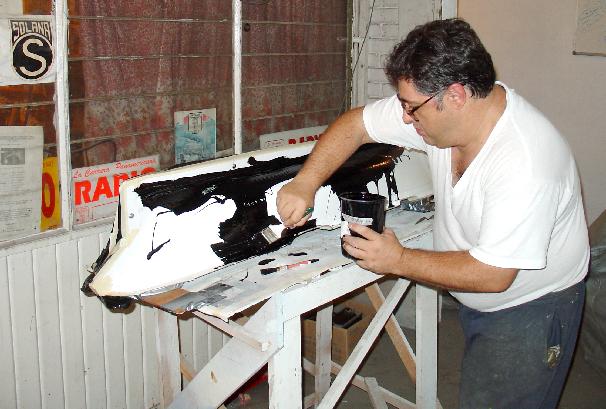

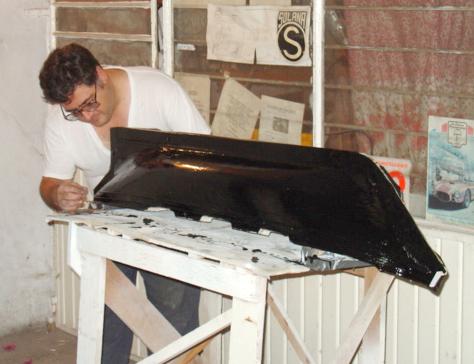

Aplicación de Gel Coat

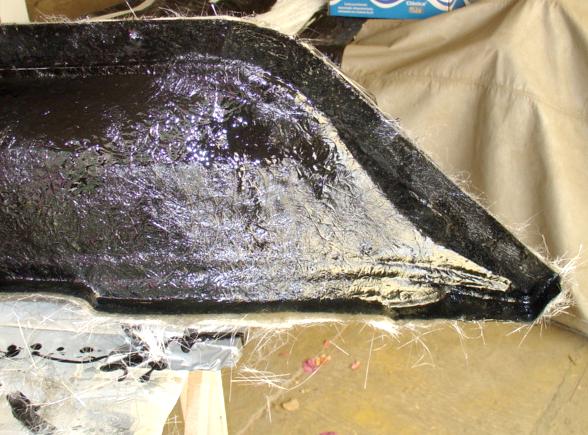

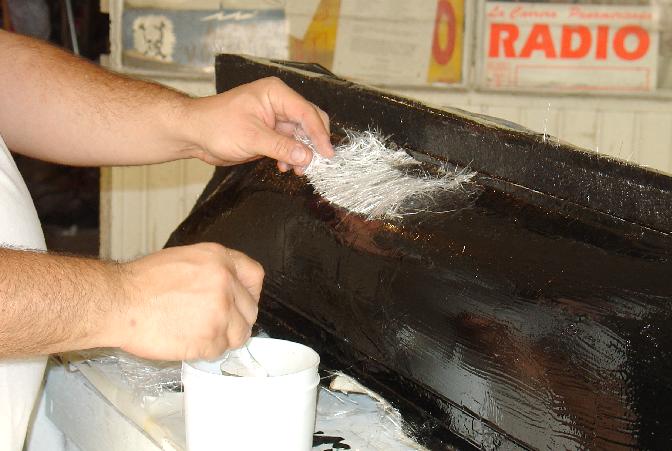

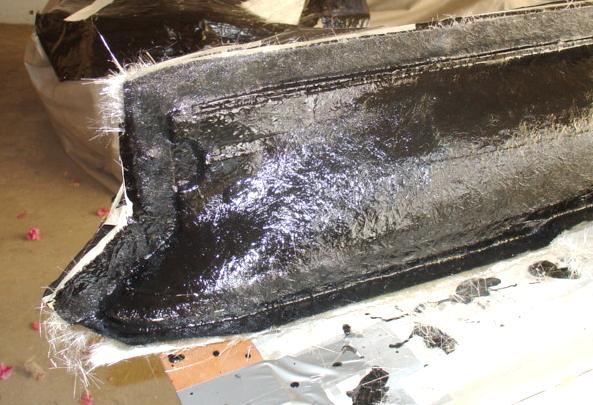

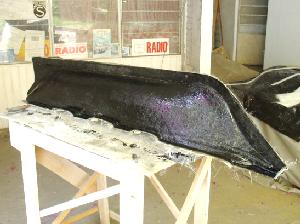

Primeras capas de Fibra de Vidrio

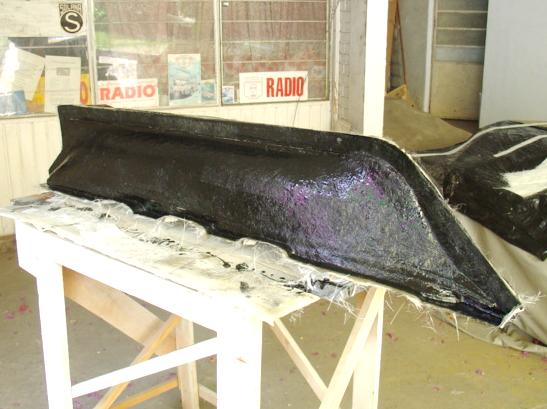

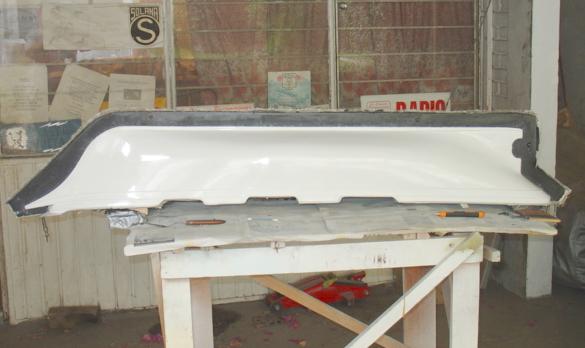

Primer DADO terminado (Mismo proceso para el OTRO DADO).

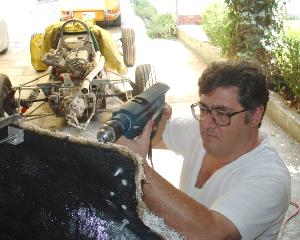

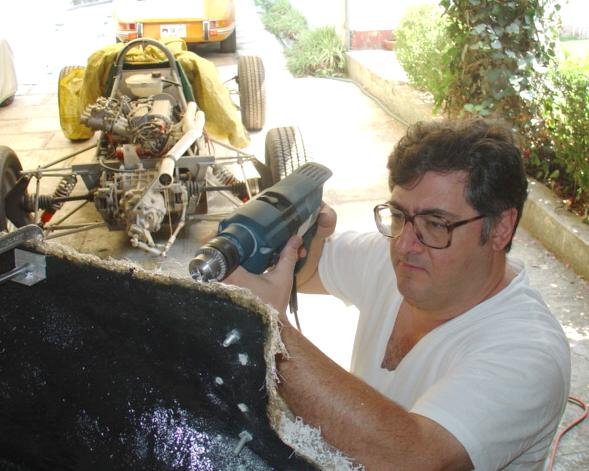

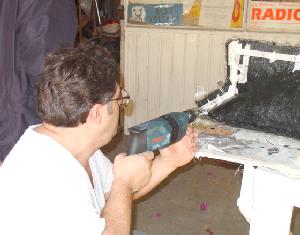

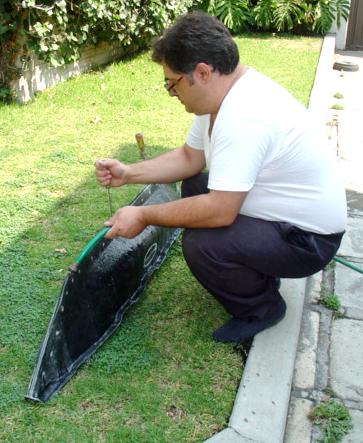

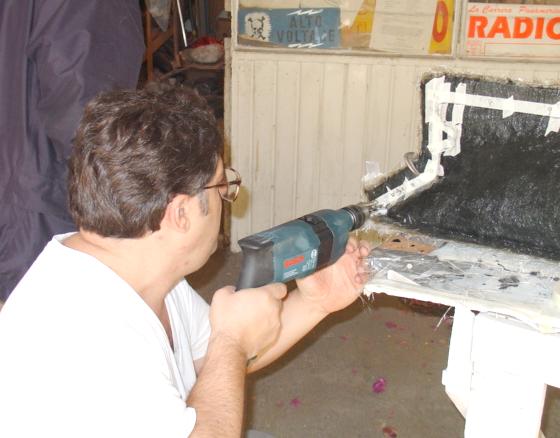

Al final del SEGUNDO DADO (ya curado) se barrenan los orificios de los tornillos.

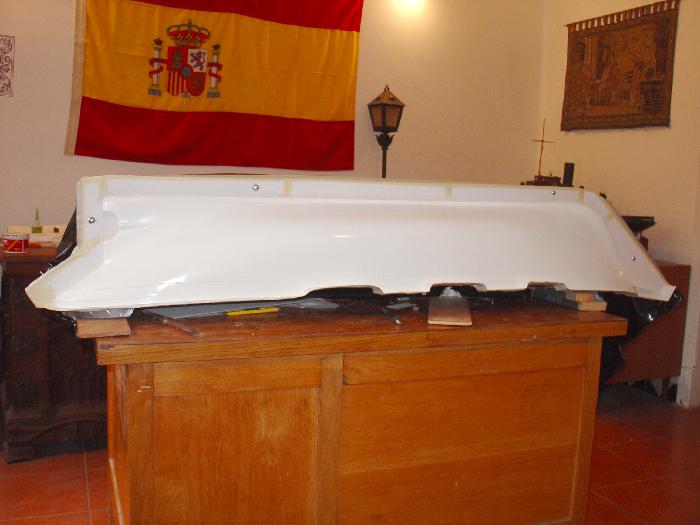

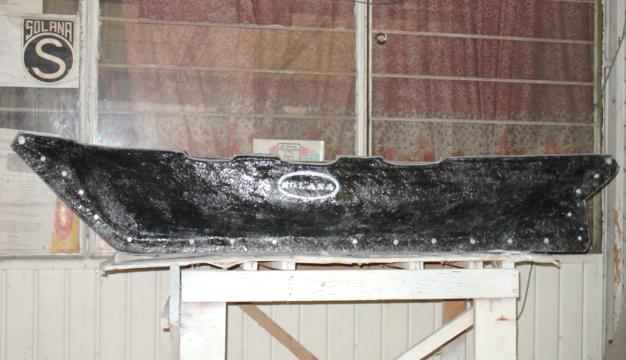

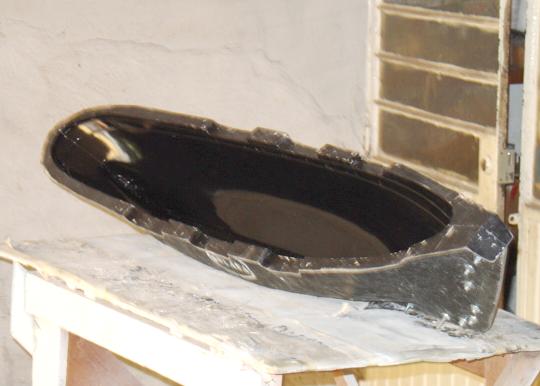

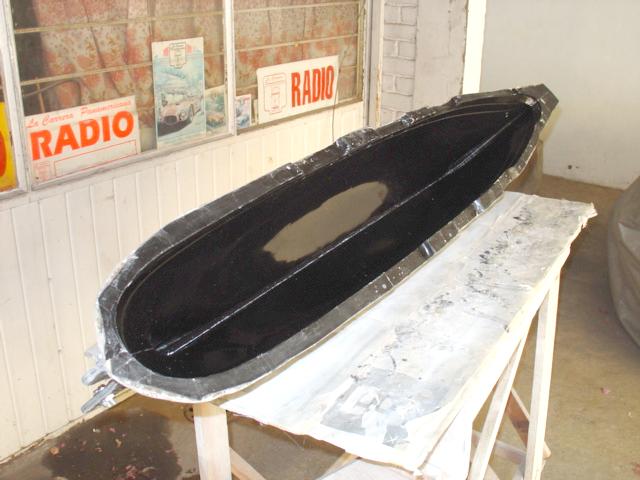

MOLDE TERMINADO
Hasta esta fase (3 de mayo de 2006) 52 Horas de trabajo "promedio" para OBTENER EL MOLDE, desde la preparación de las pestañas.

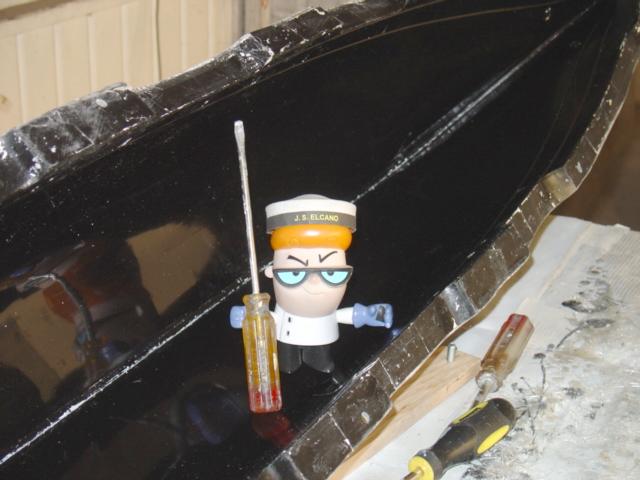

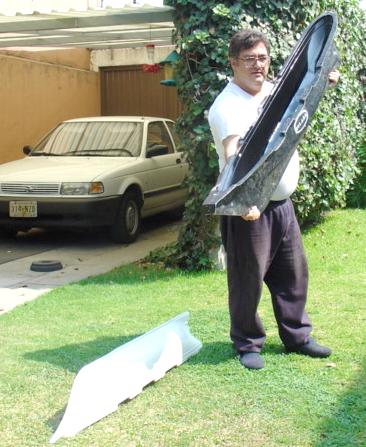

DESMOLDADO DEL ORIGINAL
6 de Mayo de 2006.

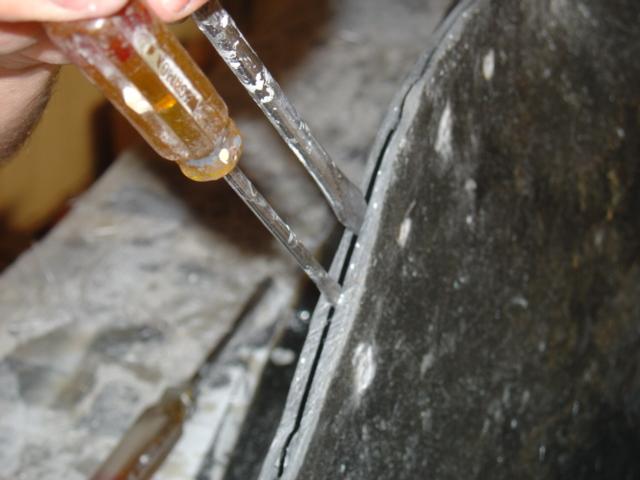

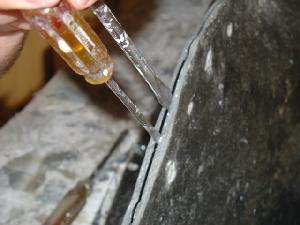

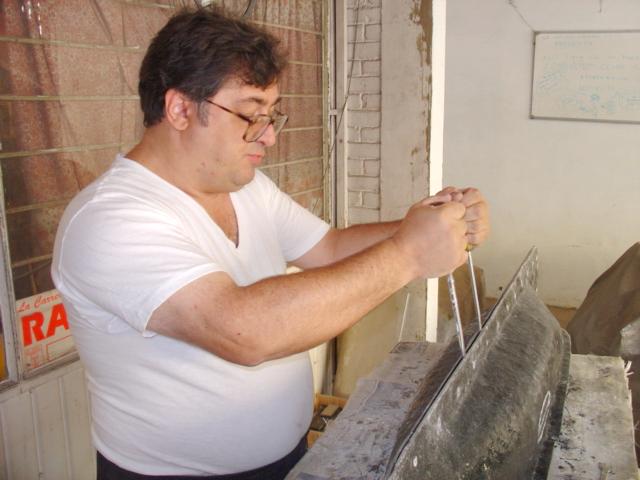

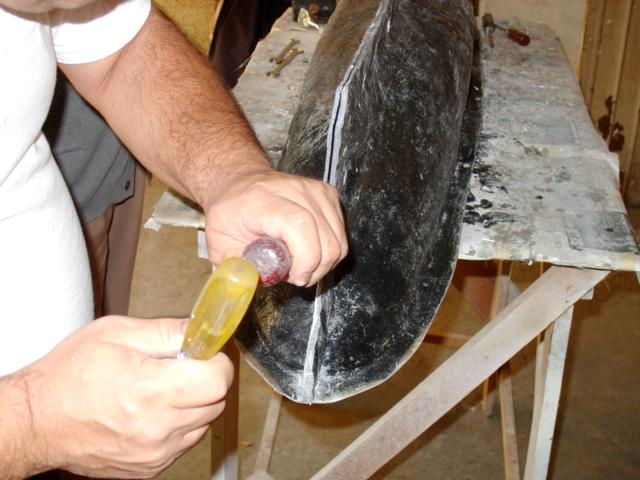

Separación de la unión central

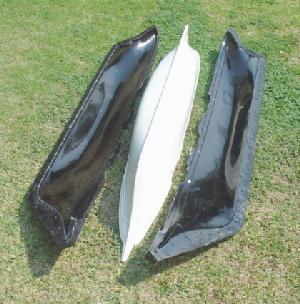

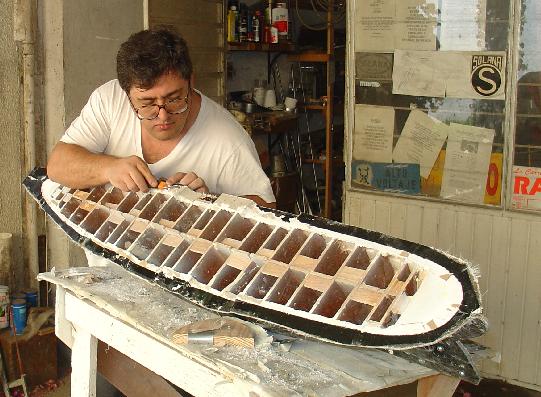

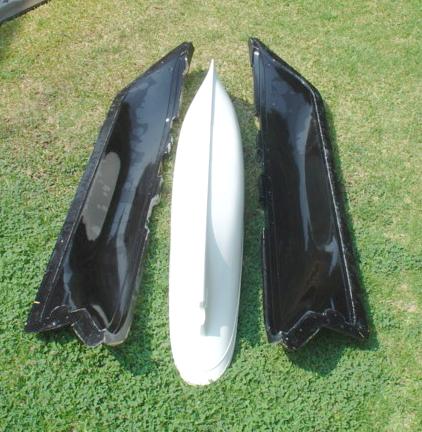

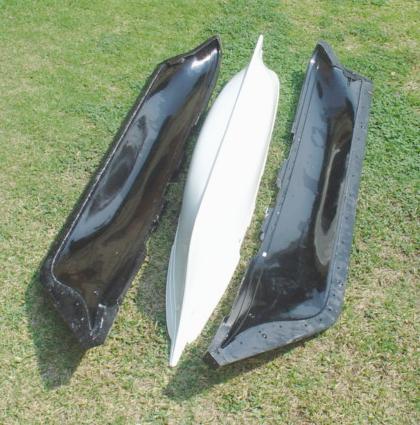

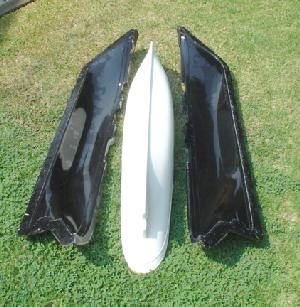

MODELO ORIGINAL y los DOS DADOS del MOLDE

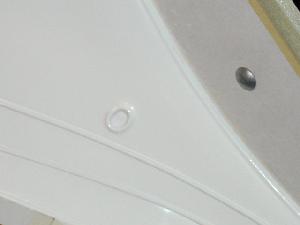

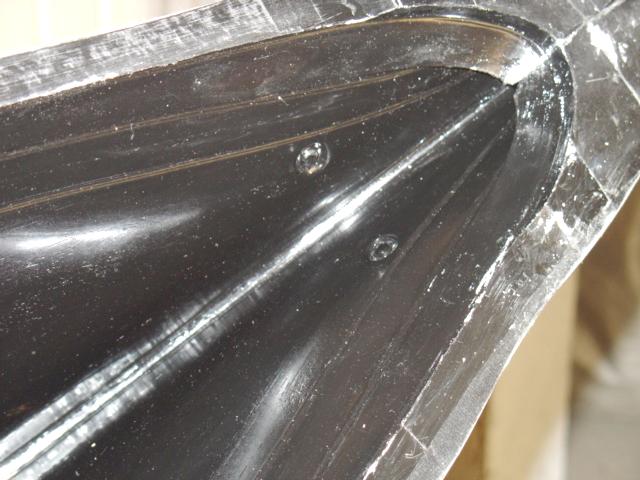

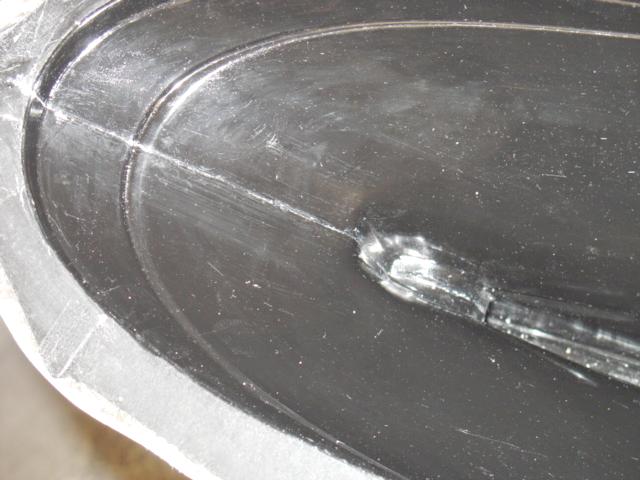

UNIONES EXACTAS
Molde listo para hacer el CASCO NAVEGABLE.......
_________________________________
ACCESO A LA CONSTRUCCION DEL CASCO DEFINITIVO
_________________________________
*** NOTA ***
Se hará en FIBRA DE VIDRIO, UNICAMENTE UNA COPIA, pues la idea es que como todos los MODELOS NAVALES "SOLANA" y AUTOS SOLANA, sean PIEZAS UNICAS.
