SECCION TECNICA

SERVOS

  The image “http://www.futaba-rc.com/images/servo-pic.jpg” cannot be displayed, because it contains errors.

Fuente: Ing. Jürgen Kircher

Los servos de Futaba poco conocidos y lo que significa cada número del modelo

Los números de 4 dígitos de los servos indican para que uso principal fueron diseñados:

1er dígito: tipo de motor: 3 = 3 polos, 5 = 5 polos, 9 = motor de jaula de ardilla

2° dígito: Uso: 1 = avión, 2 = helicóptero, 3 a 6 = autos, 7 = tren retractil, 8 = veleros, 0 = uso general

3er dígito: 5 = servo digital

4° dígito: numeración consecutiva

Así, por ejemplo el servo estándar S3003 tiene un motor de 3 polos, es para uso general, no es digital y tiene el consecutivo 3.

El servo para velas S3802 tiene un motor de 3 polos, es para veleros, no es digital, consecutivo 2.

El 9202 tiene motor de jaula de ardilla, uso para helicópteros, no digital, consecutivo 2.

No todo esta incluído en los 4 dígitos, así el uso de baleros o el tamaño no se puede distinguir del número, por ejemplo el S3001 es tamaño estándar y trae un balero, el S3002 es tamaño mini con 2 baleros y el S3003 es tamaño estándar sin baleros.

Más información en: http://www.futaba-rc.com/


NUEVO SERVO HOBBICO C-80 2BB

Fuente:



Servo muy poderos, ideal para Modelos de gran escala y se puede usar como Winch de vela en Veleros de gran tamaño

Fuente: TowerHobbies


Imágen invocada desde http://www.towerhobbies.com

SPECS:

4.8V                                 6.0V
 Torque: 275 oz/in (19.8 kg-cm). 343 oz/in (24.7 kg-cm)
 Speed: .19 sec .14 sec
 Current Drain: Idle: 8mA Running w/No Load: 700mA
 Signal Pulse: Positive
 Pulse Control 1520us Neutral
 Weight: 5.36 oz (152g) Length: 2.59" (66mm) Width: 1.18" (30mm) Height: 2.26" (57.6mm) Round servo arm: diameter- 39.80mm (1.57 in.) Straight arm: length- 54.40mm (2.14 in.) X servo arm: 55.90mm (2.20 in.) and 60.85mm (2.40 in.)

http://www2.towerhobbies.com/cgi-bin/wti0001p?&I=LXLN93&P=ML


Modificación de un SERVO convencional para que gire hasta 180 Grados.

Fuente y tip: Mauricio Cevallos. (Fotos J. Solana)

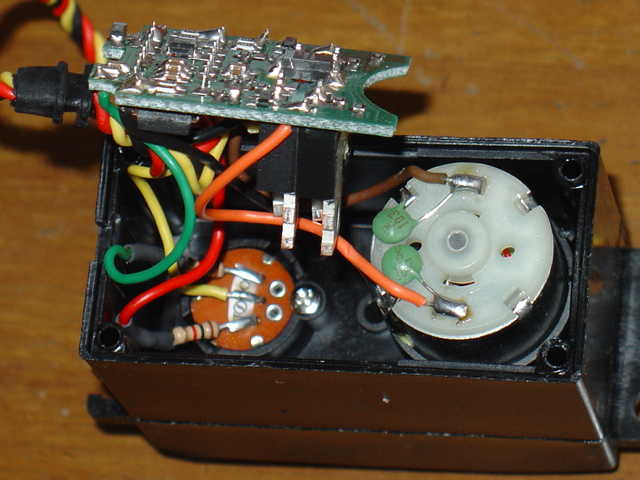

Basta con soldar a cada pata externa del potenciómetro del servo una resistencia de entre 1 K  a 1.5 K. (DEPENDE DEL SERVO). De esta forma el giro que normalmente suele ser de 60 grados, aumenta a 180 (incluyendo el trim hasta el tope). Esto es muy útil para sistemas de velas en modelos que requieren de mucho viaje para el despliegue de velas. (La resistencia debe de ser de 1/4 de watt).


"Click" en las imágenes para agrandarlas

(Este sistema ha sido probado con un funcionamiento excelente del servo, sin que disminuya su efectividad).

En el presente ejemplo, que se trata de un SERVO HOBBICO "COMMAND" CS-72 1/4 de escala BB. la resistencia de 1k fue la que mejor funcionó (CAFE-NEGRO- ROJO. con franja dorada que quiere decir + - 5 % de tolerancia  1/4 watt).  Este servo será utilizado en un velero de grandes dimensiones con mucha superficie velámica.

El valor de la resistencia será lo que provocará que haga que gire más o menos grados (En este caso con TRIMS hasta los extremos se logró 180 grados).

Ahora bien, se pueden incluso colocar resistencias de diferentes valores en cada extremo del potenciómetro, lo que tendrá un efecto diferente en relación al giro entre un extremo y otro. Es decir, que con esto podemos tener hacia un lado + - 90 grados de giro y hacia otro + - 60, según sea el caso. Esto dependerá de las necesidades y de la experimentación que se haga con cada tipo de servo; incluso hay algunos servos con resistencias variables (presets máximo de 4 a 5k), por fuera de la carcasa, que van conectados a cada uno de los extremos de las conexiones del potenciómetro (como el esquema anterior), lo que permite variar y ajustar desde afuera del servo el giro independiente con  estos presets a cada lado.

Nota:

Para que sepas las equivalencias de las resistencias (código de colores y tolerancias tanto en 3 como en 4 bandas), no dejes de bajar desde Internet gratuitamente una aplicación muy útil que es el RESISTOR COLOR CODER desde http://www.schematica.com/resistor_color_codes/Resistor.htm y que tan solo pesa 254 Kb.

The image “http://www.schematica.com/screen_images/Color_Coder.png” cannot be displayed, because it contains errors.
