GRID LOCATOR

¿ Que es el GRID LOCATOR ?, se escribe G R I D, no GRIP como en muchas ocasiones he llegado a oir o leer, es como decir en vez de PIZZA , PECSA , PIBSA, o ACTOMATICO en vez de AUTOMATICO, como muchos también erróneamente y con una falta de conocimiento de la ortografía pregonan a los cuatro vientos.

Por esa razón hoy vamos a decir y tratar de explicar de la mejor manera posible en que consiste esto del GRID LOCATOR, o como se debería decir en castellano CUADRICULA DE LOCALIZACION.

También se conocen como Grid Square, o Cuadrado de Rejilla. Luego entonces esto es un localizador de rejilla. pero.. ¿ Por que localizador de rejilla ?, muy simple, ya que todo el mundo se divide en diferentes cuadriculas o rejillas como quieran llamarle y estas a su vez se componen de unas letras o números que son por medio de las cuales se identifican, dependiendo de la latitud y longitud en donde se ubiquen.

Quizá en muchas ocasiones habrán escuchado sobre todo aquellos que han operado Vía Satélite, o al menos lo han escuchado, que dicen por citar un ejemplo "YO ME ENCUENTRO EN EL GRID EK09JK", o simplemente EK09. Ese Grid es el que corresponde a la ubicación de XE1YJS, que está en el límite del DF. y Edo. de México al Noroeste; esta cuadrícula es la ubicada en las coordenadas Latitud Norte 19.444 º , Longitud Oeste - 99.219 (19.26.38N -99.13.95W).

A México corresponden los CAMPOS DM, DL, EL, DK y EK y una serie de números como el 09, 07, etc., etc. en cada campo y que corresponde a cada localización en particular.

Pero... ¿ QUE ES EK09 ? de donde vienen esos números y letras; bueno... en la CONFERENCIA DE MAIDENHEAD en Inglaterra hace ya algunos años un agrupación internacional, decidió crear este tipo de coordenadas, pues existía un sistema de localizadores que se repetían en muchos lugares de Europa.

Su nombre real es MAIDENHEAD GRID SQUARES, reperesentan la posición en la tierra, en base a la Latitud y Longitud.

El mundo se divide en 324 grandes áreas, estas áreas cubren 10 grados de Latitud por 20 grados de Longitud, a lo cual se les llama CAMPOS o FIELDS. En este caso el CAMPO serían las DOS primeras cifras, que en México son las correspondientes a DM, DL, EL, DK y EK.

1,087,200 Metros de Latitud x 2,174,400 Metros de Longitud. (1,087.2 Kms x 2,174.4 Kms)

Cada CAMPO o FIELD a su vez se divide en 100 CUADRICULAS o SQUARES, por esa razón se le conoce con este nombre. Cada una de esas 100 CUADRICULAS o SQUARES representan 1 (un) grado en la Latitud por 2 (dos) gados en la Longitud. es decir 60 x 120 Millas Náuticas. Por ejemplo EK09, son las cuatro primeras cifras, mismas que es el parámetro que más se utiliza en el intercambio de datos y además en los Concursos de Radio Aficionados es como más se escuchan al igual que en los contactos vía Satélite.

Cabe mencionar que una Milla Náutica equivale a 1,812 Metros y es la longitud de arco de un segundo en el diámetro de la tierra, (360 grados) y un grado tiene 60 minutos.

La cuadricula tiene 108,720 Metros x 217,440 Metros. 10.87 Kms. x 27.74 Kms.)

RECUERDEN QUE ES ENTONCES UN RECTANGULO DE UN GRADO DE LATITUD POR DOS GRADOS DE LONGITUD

Existen dos cifras más, que en este caso serían las letras JK, (EK09JK); estas dos últimas letras, definen la localización con mayor exactitud, dividiendo ese campo y cuadrícula EK09, en una sub-cuadrícula. Este Sub-Grid o Sub-Cuadrícula se divide a su vez en 5 minutos por 2.5 minutos. (Recuerden que 1 (un) minuto de la Latitud es igual a 1 (UNA MILLA NAUTICA).

9059.63 Metros x 4529.27 Metros (9.059 Kms. x 4.529 Kms.) Que corresponde a las dos últimas cifras y que son las que dan la mayor exactitud.

Es más difícil de calcular la Longitud, ya que el minuto es Desde 1 (un) minuto de la Longitud en el Ecuador y es igual a 1 (una) milla náutica que va disminuyendo o juntándose al acercarse a los polos.

CAMPO	CUADRICULA	SUB CUADRICULA
EK	09	jk

Es usual que las dos últimas cifras (sub-cuadrícula) se escriban en letras minúsculas, o que inclusive también las que corresponden a las letras del campo.

Hay muchas modalidades y Radio Aficionados, que buscan hacer así como países muchas cuadrículas y en Satélite, la idea es precisamente, hacer contacto con el mayor número de CUADRICULAS POSIBLES.

Estas cifras (GRID SQUARE), son de suma importancia, para muchos de los programas o software de tracking de satélites para ubicar la estación exactamente en el lugar en donde se encuentra, ya que de no ser así habría error en el tiempo de la orbita en relación a nuestra ubicación.

Para saber la ubicación exacta, es necesario tomarla de un GPS, la cual dará la Latitud y Longitud en Grados Minutos y Segundos; con esos datos es fácil saber en que CUADRICULA nos encontramos, por medio de diferentes herramientas que están disponibles en INTERNET como el WINGRID y el WWloc. Que además tienen la ventaja de que en base a nuestra CUADRICULA, podemos saber la CUADRICULA del corresponsal y la dirección en la que se encuentra.

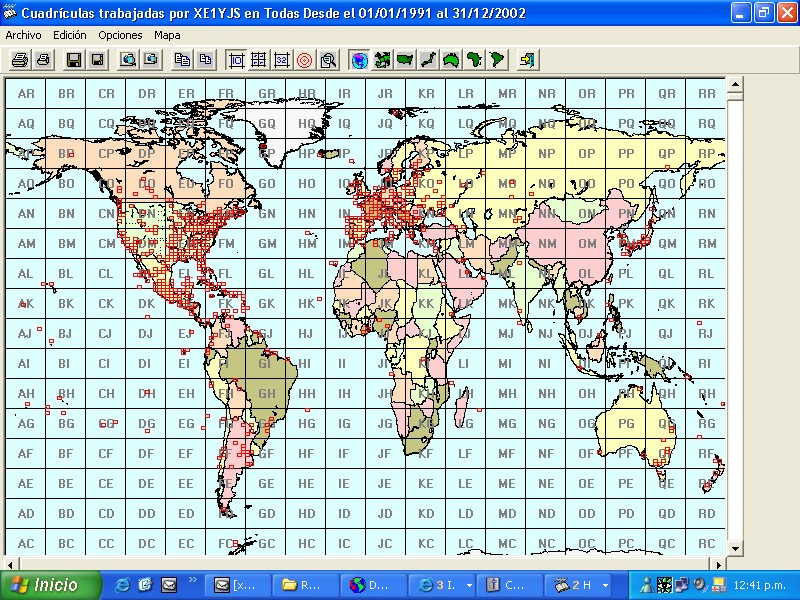

Puedo decirles a manera personal, que a mi me ha sido muy importante y útil saber los GRID LOCATORS de las estaciones que contacto en HF, ya que el programa VQLOG, maneja unas estadísticas en base a las CUADRICULAS, además que las ubica en un mapa con lo que uno va viendo todos lo países que se han contactado.

En su gran mayoría todas las estaciones que se encuentran dadas de alta en los Buscadores como Buckmaster y qrz.com ya tienen las coordenadas geográficas y el Grid Locator, mismo que se inserta en uno de los campos del VQLOG, pues además sirve para ver la distancia en paso corto, largo y dirección de la antena. De igual forma ya la mayoría de las tarjetas QSL tienen el GRID impreso.

Así es que mi consejo es que calculen sus CUADRICULAS, para que las pongan en los buscadores, y además en el caso de que se los pregunten, lo sepan; pues de igual forma me he encontrado con muchos colegas del mundo que cuando se les pregunta el GRID LOCATOR, no saben de que se trata.

En el caso de que tengan sus coordenadas geográficas (EXACTAS) obtenidas por medio de GPS, y deseen saber el Grid, pueden enviárnoslas vía E. MAIL y con gusto se los calculamos.

Todos los ejemplos que hemos mostrado del GRID EK09JK corresponden a la ubicación de XE1YJS.

Hemos hablado muchas veces de el sistema de APRS que en el caso de la Estación Espacial Internacional ubica en un mapa a diferentes estaciones a lo largo y ancho del orbe. Esto se hace con los parámetros de APRS o en su defecto con el dato del GRID SQUARE en el inicio del BEACON enviado desde nuestra estación. Este Beacon como lo hemos dicho en muchas ocasiones va precedido de un simbolo "<" el GRID LOCATOR y otros caracteres que sirven para generar un icono que representara a la estación de varias formas como Estación fija, móvil, Estación de Clima, Móvil Marítimo. etc., etc.

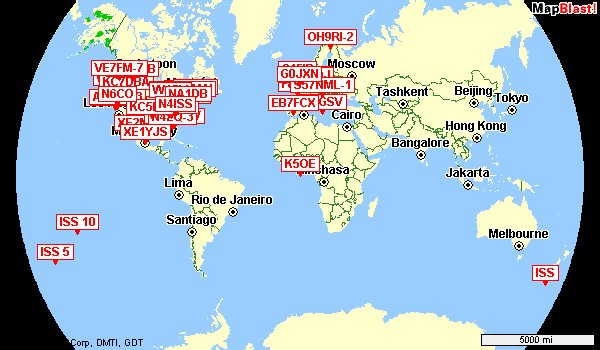

Ejemplo de Estaciones ubicadas en el mapa de APRS através del Digipeater en VHF (Packet) de la Estación Espacial Internacional.

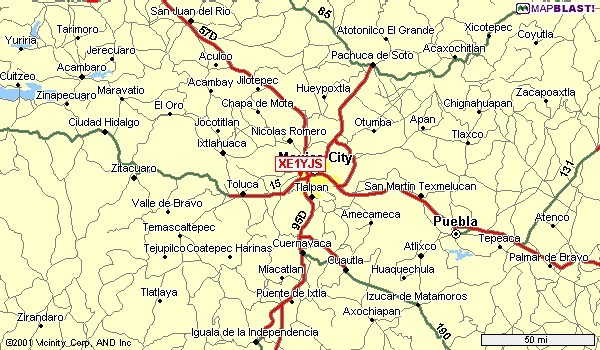

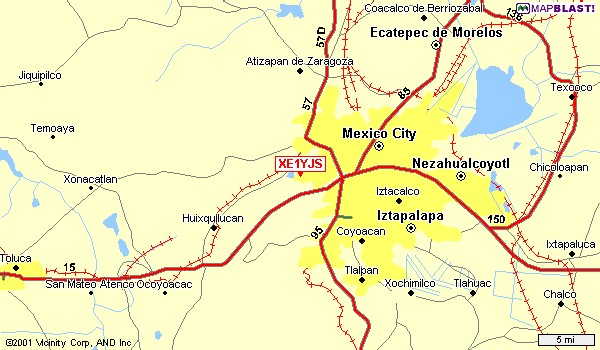

Ejemplo de la ubicación de XE1YJS en el mapa de APRS por medio de Beacon através del Digipeater en VHF (Packet) de la Estación Espacial Internacional.

Position of XE1YJS

6.1 miles northwest of MEXICO CITY, (NC

Status: EK09jk/- XE1YJS, MEXICO DF, xe1yjs@supernet.com.mx PSE QSL.

Report received 18 minutes 24 seconds ago

Raw packet: XE1YJS>BEACON,RS0ISS*:>EK09jk/- XE1YJS, MEXICO DF, xe1yjs@supernet.com.mx PSE QSL.

2 de Mayo de 2001, 17:15 (XE) Elevación Máxima 23 Grados (NW-SW) Orbita 8 Min. aprox.

Tenemos unos enlaces, que son de mucha utilidad y otros que sirven para calcular de diferentes formas la CUADRICULA.

GRADOS	MINUTOS	MILLAS NAUTCAS	METROS
1	60	60	108,720
0.016666	1	1	1,812
