Hemos desarrollado unas interfaces para operar modos digitales, en las que se pueden hacer varias cosas diferentes.

Una de ellas es para operar en CW "telegrafía" por medio del puerto serial y lo interesante es que se maneja (NO EN AUDIO) si no directamente en CW y con el PLUG de 6.3 mm. monoaural que usa la llave de CW al equipo. Es decir, la transmisión se lleva a cabo en el modo CW... por que hay otro sistema que se maneja la telegrafía en tonos audio en SSB por medio de la tarjeta de sonido de la computadora; que funciona, pero es más profesional de la otra forma, pues además en SSB está uno desplazado de la frecuencia en que se recibe exactamente en el modo CW.... casi 1.5 a 2 Khz. por arriba o abajo.

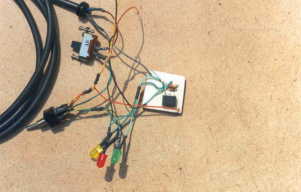

Esta interface también tiene la característica de que toda (circuito impreso y componentes) se encuentran adentro del conector DB9 que es el que comunmente se utiliza en el puerto serial. Es una interface de componentes electrónicos similares a que los ya conocidos y utilizados para los modos digitales, solo que acomodados de forma que entren en el reducido espacio de dicho conector. Además también tiene un pequeño MINILED que muestra la fase de transmisión y llaveo de la CW. (el equipo claro deberá estar en modo CW y no SSB), tal y como se hiciera con la llave telegráfica. Es prácticamente un trabajo de relojero por lo pequeño del tamaño del circuito.


Interface CW en conector DB9

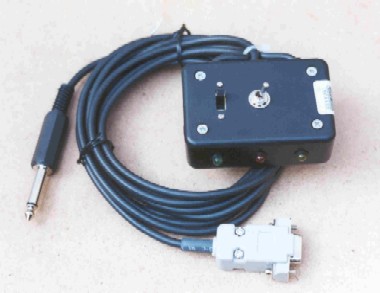

Además hay otra interface (DUAL MODO) que es un poco más grande y sofisticada, pues además de tener la de CW (como la antes descrita), se puede seleccionar por medio de un interruptor una segunda fase de transmisión, en la que por medio de otro cable y su respectivo conector ya sea remoto, accesorio o de entrada para micrófono, se controla la PTT para emitir por medio del transceptor el audio con los tonos de otros modos tales como RTTY, PSK31, MFSK, HELL etc., etc, y que si se manejan por medio de la tarjeta de sonido. Para ambos casos es necesario configurar de determinada forma para tal efecto el programa MixW, situación que no tiene mayor problema, ya que es con el que se han realizado con mucho éxito todas las pruebas de operación.

Esta interface cuenta con interruptor para que los componentes electrónicos no estén activos en el momento de no operar modos digitales y además tiene dos LEDS (uno de color verde para indicar el modo RTTY, PSK31, MFSK etc., y uno de color amarillo para indicar la fase para CW). además de un tercer LED de color rojo que indica la transmisión tanto en CW como en los otros modos. Esta interface es pequeña pues mide 7 centímetros de ancho, por 3 centímetros de alto y fondo de 5 centímetros, por lo que se puede ubicar en cualquier pequeño espacio sin que ocupe mucho lugar.

Para información referente a los costos y envío al interior de la república mexicana por MEXPOST o CORREO CERTIFICADO envía mensaje al siguiente E. Mail  xe1yjs@jsolana.com.mx
