CONSTRUCCION DEL MODELO
BUQUE ESCUELA
JUAN SEBASTIAN ELCANO
Texto: Joaquín Solana.
Fotografías: Joaquín Solana.
CASCO y ARBOLADURA
Segunda parte
Continuación......
_________________________________
TRINQUETE CRUZADO y RADAR

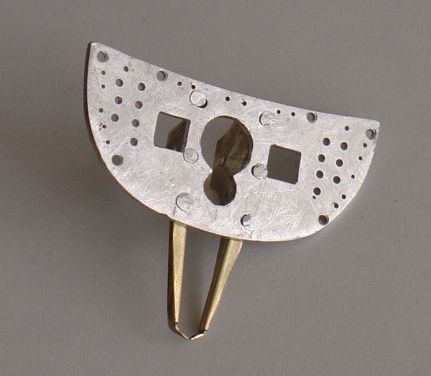

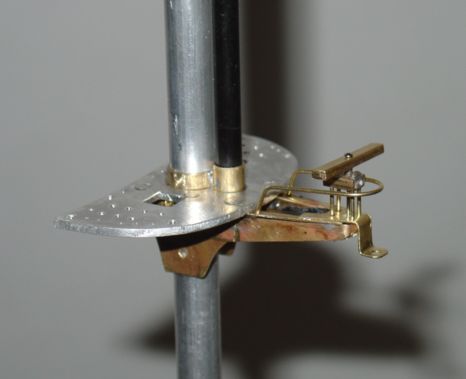

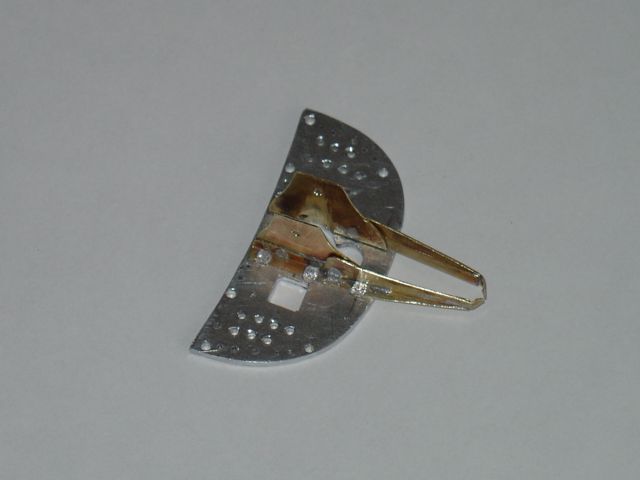

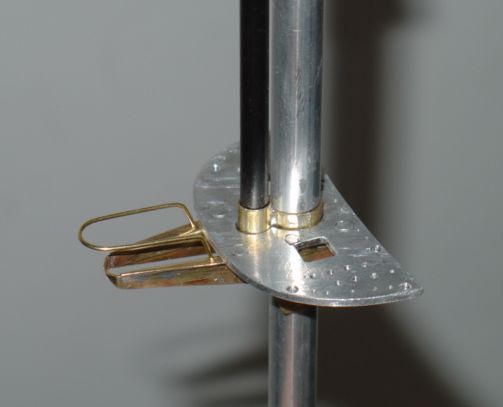

Cofa del TRINQUETE y bases - soporte del RADAR PRINCIPAL.
Palo "Trinquete", Mastelero, Cofa, Radar y protección superior.

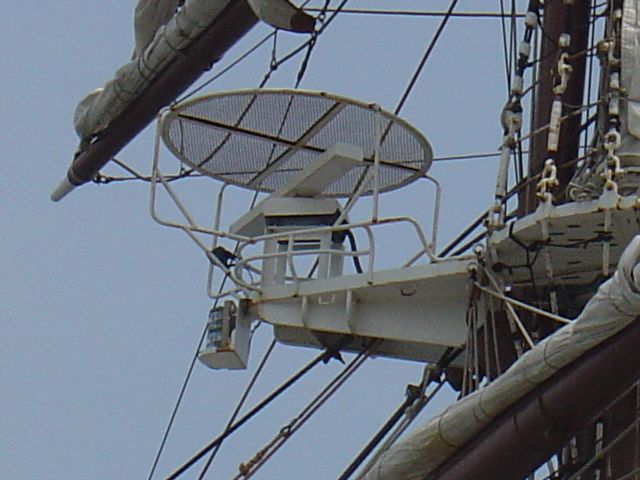

RADAR "Modelo" y RADAR de ELCANO"

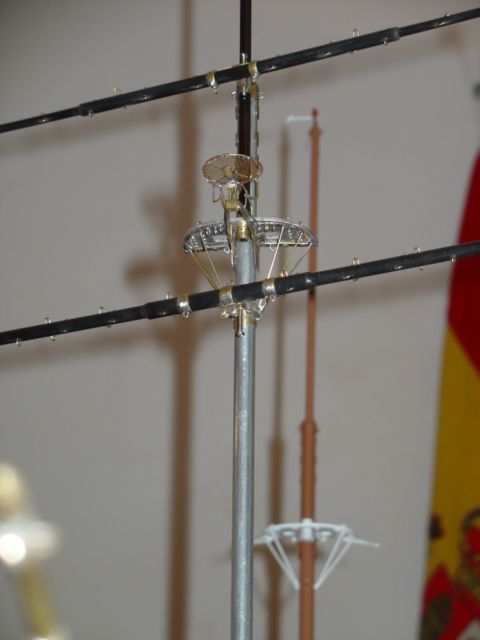

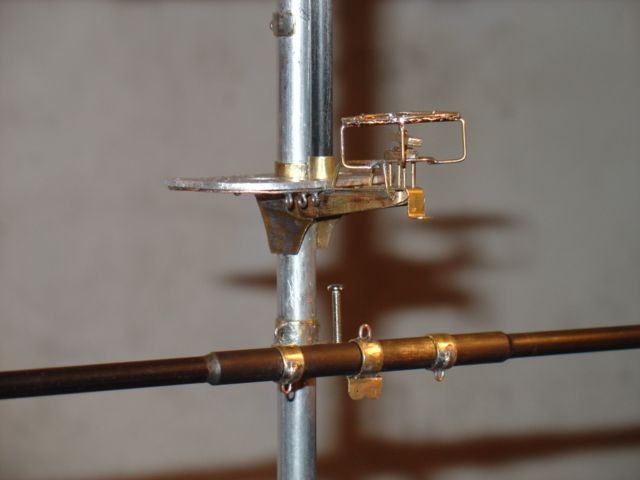

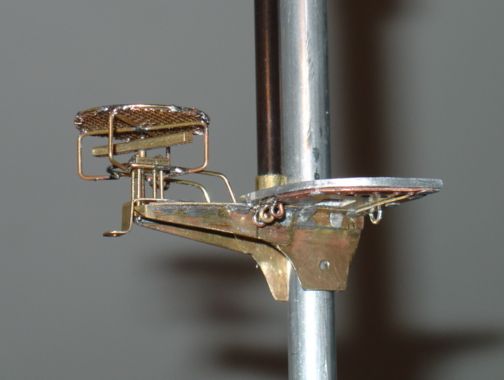

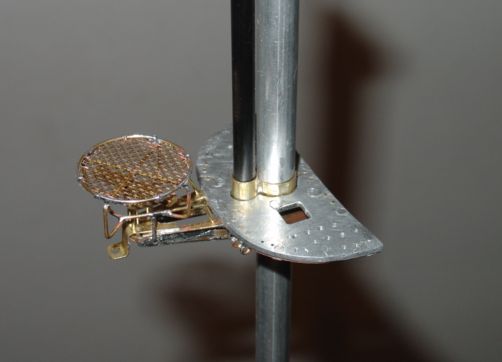

Cofa, bases y radar "15 Horas de trabajo" (24 y 25 de Septiembre de 2006).
TRINQUTE CRUZADO
CADENETES o ARRAIGADAS, ARBOTANTE Y HORQUILLA, "Trinquete, Velacho bajo, Velacho alto y Juanete"
NOTA: Todos estos detalles no se encuentran en el PLANO, pero fueron sacados gracias a las casi 3000 FOTOGRAFIAS tomadas a bordo de ELCANO en 2005.

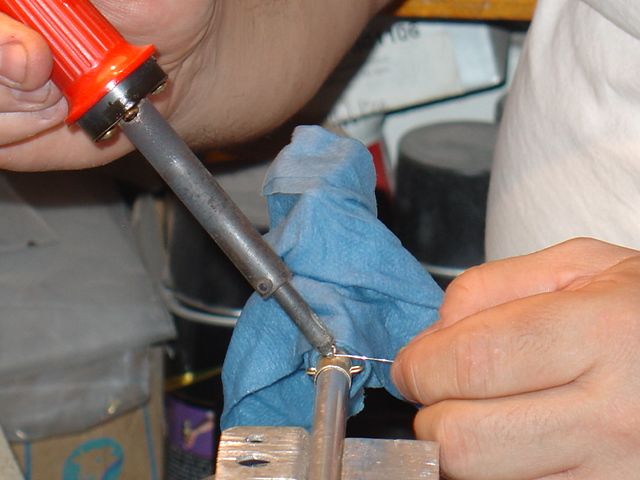

Soldadura de las orejas a los zunchos
Izq. Trinquete (Zunchos, horquilla y arbotante), Der. Cruces bajas "Trinquete y Velacho bajo"
El palo es tubular de aluminio y las cruces son de tubular de fibra de carbono.

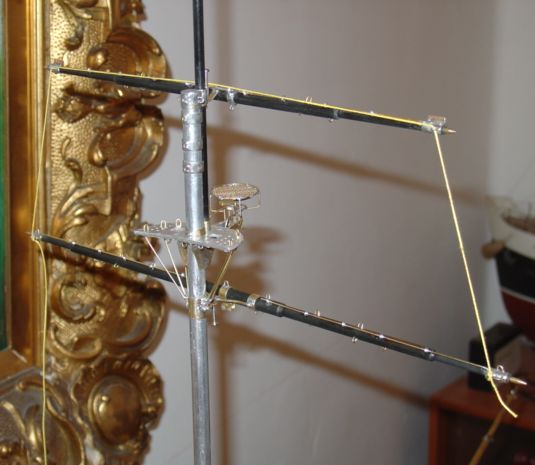

Las dos Cruces, con los nervios, zunchos, pasabrioles, guitarras, retornos y sus respectivas horquillas y arbotantes donde bracearán las velas.

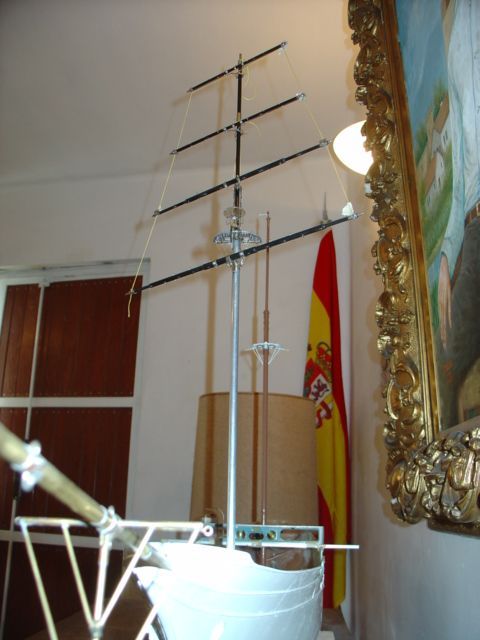

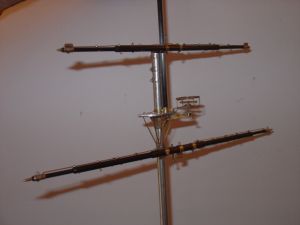

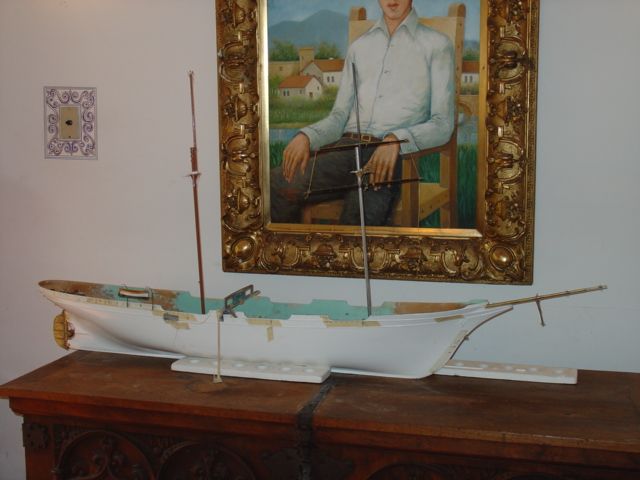

Palo Trinquete CONCLUIDO (TRINQUETE, VELACHO BAJO, VELACHO ALTO Y JUANETE)
ANEMOMETROS, VELETAS SENSORES Y BASE DE LA MANGA DE DIRECCION DE VIENTO

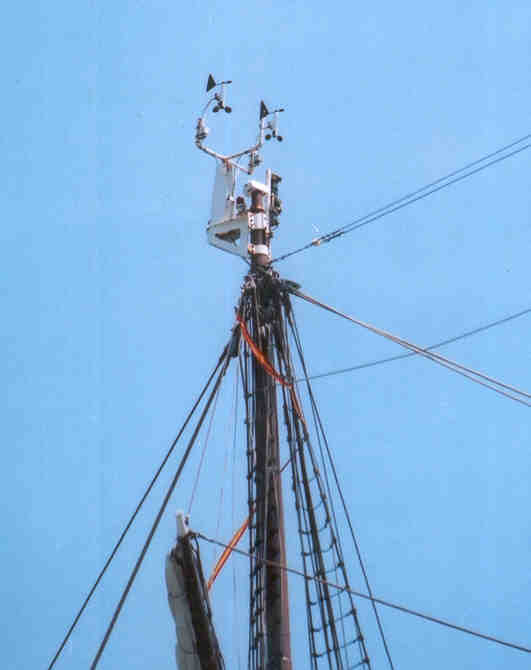

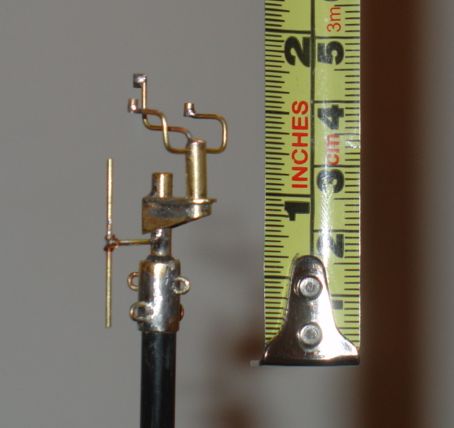

Encapilladura del TRINQUETE con sus anemómetros y sensores.

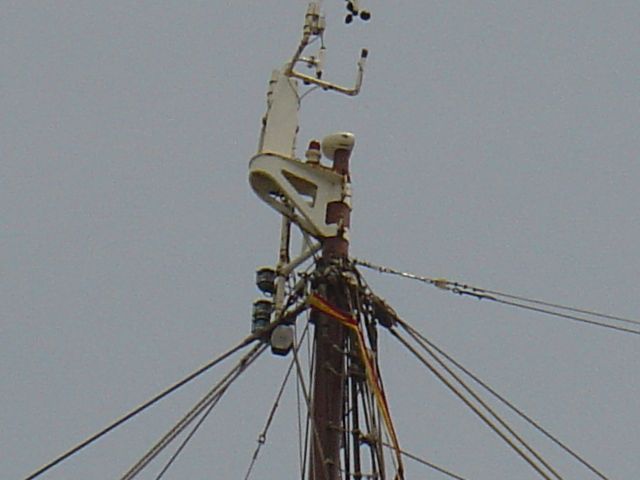

Encapilladura (Escala comparativa)...
Cofa del Trinquete, horquilla y arbotante, Radar y arraigadas o cadenetes (con escala comparativa)
Base del TRINQUETE, cabilleros y escalera a proa.
Cofa del TRINQUETE, con patas de araña.
(120 Horas aprox. de trabajo el TRINQUETE COMPLETO "dos semanas y media")
