Programa de Guy Roels ON6MU de Bélgica, y que ya habíamos probado hace algunos años y desde ese tiempo nos pareció muy bueno e interesante.

Es un software gratuito, pero que si se envía una donación a su creador tiene registro y así ofrece algunas otras funcionalidades extras y que no son forzosas para la operación normal o general.

Hoy por hoy, podemos decir que es el programa más funcional y completo para poder trabajar a la ESTACION ESPACIAL INTERNACIONAL y el PCSAT en función de PACKET y APRS conjuntamente.

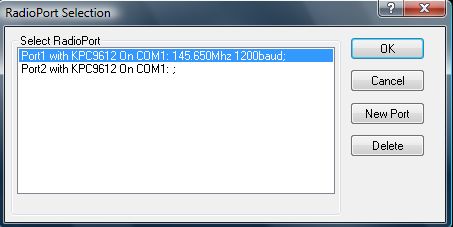

Para que el UISS funcione es imprescindible previamente instalar un programa emulador de TNC que se llama AGW PACKET ENGINE creación de SV2AGW, en el que se programa el tipo de MODEM y puerto o puertos a usar, así como también utilizarlo por medio de tarjeta de sonido o algunas interfaces. (SIN ESTE PROGRAMA, el UISS no podrá funcionar), por lo que se corren juntos, iniciando primero el AGW y posteriormente el UISS.

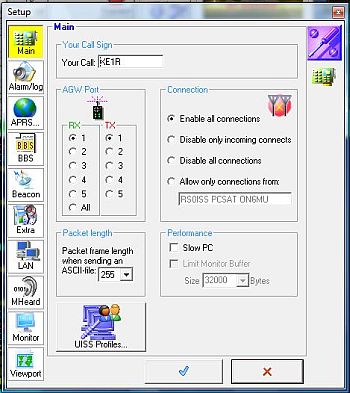

Ya instalado el AGW Packet Engine, se instala el UISS y se debe de configurar en el apartado de SETUP el indicativo, y algunos otros parámetros, como las coordenadas geográficas y el ICONO distintivo, que será el que aparezca en la ubicación de los mapas y que se retransmiten por medio del DIGI a bordo de la ISS y PCSAT básicamente.

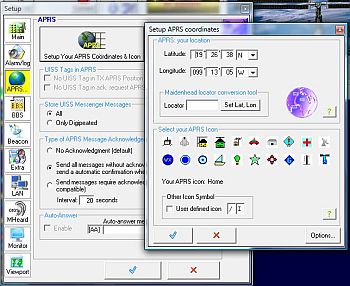

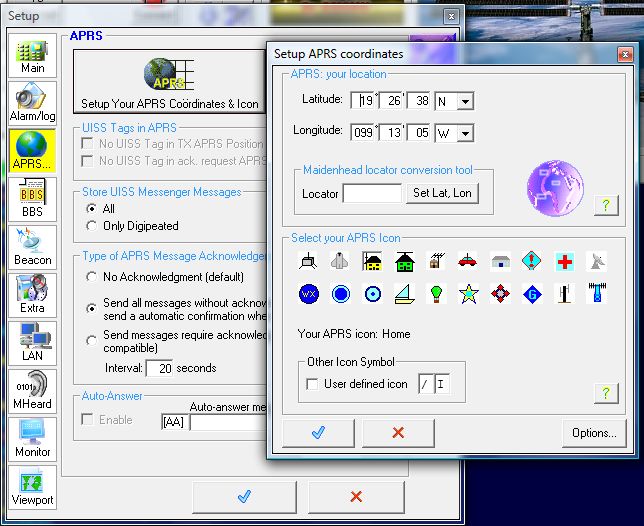

A continuación mostramos imágenes de la programación del INDICATIVO y coordenadas para APRS.

Otro dato que es necesario para que los datos que se transmitan puedan ser identificados por el DIGI a bordo de la ISS o PCSAT, es el UNPROTO, que para los que estén familiarizados con Packet sabrán de los que se trata.

Este UNPROTO, es por medio del cual la retransmisión se hará VIA a... En este caso, para la ISS el UNPROTO debe de ser ARISS. Ariss es un alias, lo usamos de esa forma y funciona sin problema alguno.

Para el el caso del PCSAT el UNPROTO debe de ser vía W3ADO-1, aunque muchas veces se ha podido usar PCSAT-11, en nuestra experiencia el único que funciona correctamente es el WA3DO-3.

El UNPROTO correcto o más usado sería en su caso CQ via ARISS o CQ via W3ADO-1.

Esta es una de las ventajas del UISS, por que ya trae por default las opciones para los UNPROTOS o inclusive podemos adicionar más y diferentes. La programación del UNPROTO en otros programas para Packet o APRS es más compleja en la mayoría de los casos. Los UNPROTOS se ecuentran en la pestaña de VIA ubicada en la parte superior izquierda.

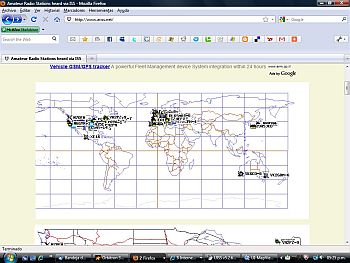

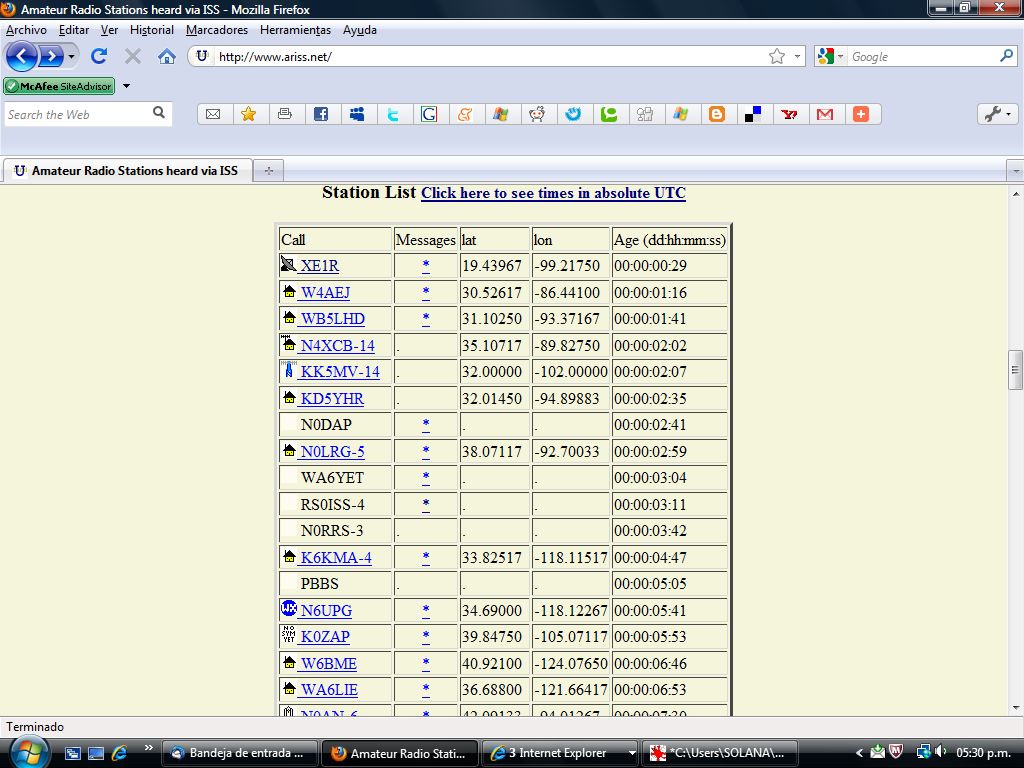

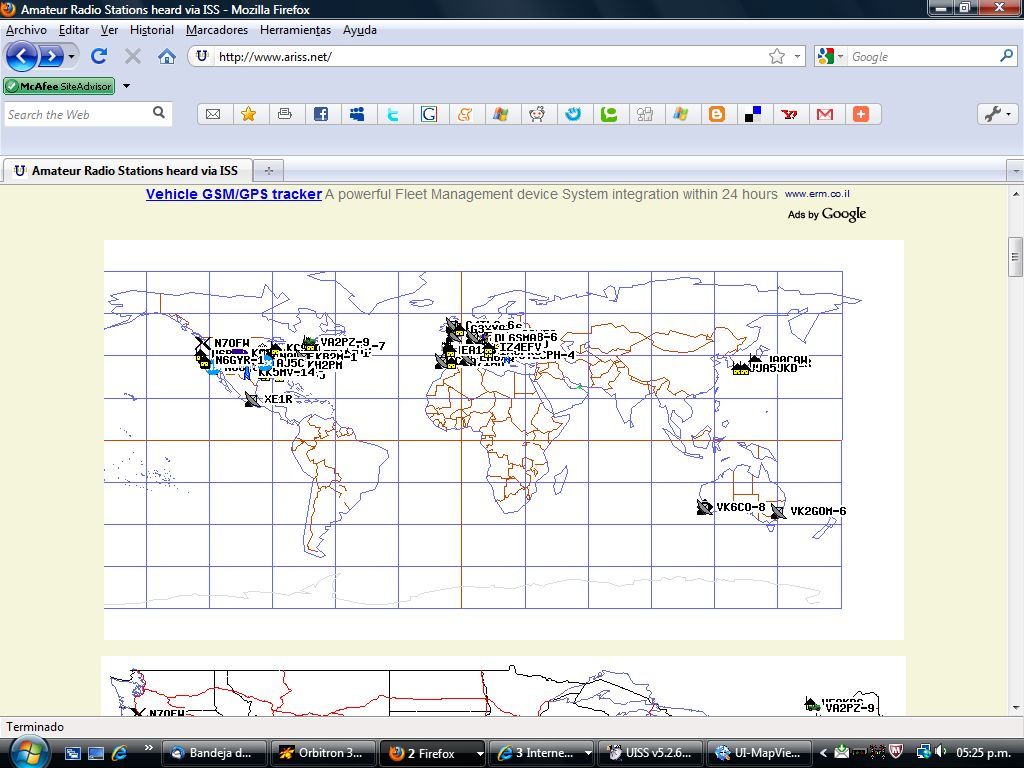

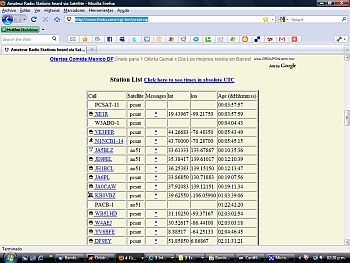

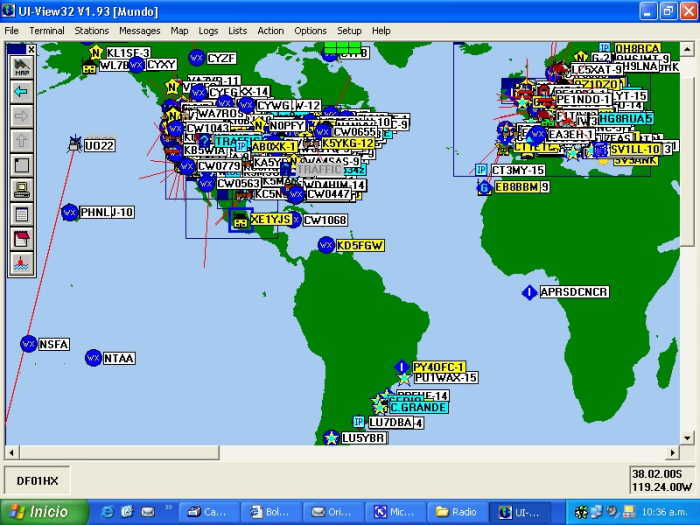

Los datos del indicativo, así como los textos y coordenadas son lo que se reflejarán cuando los transmitamos y estos se retransmiten por medio del DIGI y sean escuchados por estaciones en tierra, que operan como GATE y que envían por INTERNET los datos de ubicación de las estaciones escuchadas y/o retransmitidas, apareciendo el indicativo, coordenadas y hora en las PAGINAS WEB destinadas para este propósito como http://www.ariss.net/ para el caso de la ISS o http://www.findu.com/cgi-bin/pcsat.cgi para el PCSAT.

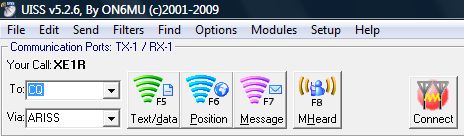

En la parte superior, se encuentran los menús y lo botones principales que hacen rápido y operacional el programa como ningún otro.

De lado izquierdo de esta sección está como ya mencionamos los campos para el destino y Unproto, y junto a estas opciones los botones de F5, F6, F7, F8 y el de CONNECT, que se utiliza para establecer la conexión con el BBS, PBSS o sistema determinado.

Como todos los programas o terminales para Packet y APRS, tienen varias opciones para el o los BEACONS y es ahí donde el UISS tiene otra ventaja, ya que se pueden configurar varios de ellos y con diversas opciones, siendo uno para el mensaje (Tx Text Data), que se acciona con la tecla F5.

Otro para la baliza de APRS (Tx APRS position) que se acciona con la tecla F6 y que contiene su respectivo mensaje en texto muy fácil de programas desde ahí mismo.

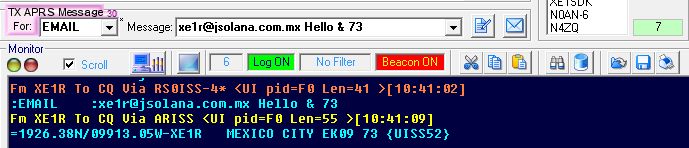

Y un tercero que se acciona con la tecla F7, que es el Tx APRS Message for: con las opciones de E. MAIL, NWS y SAT. En esta última opción, si se programa el envío por E. MAIL, en el momento que una estación terrena que sirva como GATE y escuche o reciba este comando, automáticamente nos llegará un mensaje vía E. MAIL de por medio de OpenAPRS - APRS Message to Email Gateway, al correo que demos de alta en su campo respectivo y en el que nos confirma que nos escucharon en determinado o por medio de dicho DIGI o GATE.

Hello & 73

----------------------------------------
Date     : 2010-09-18 15:08:10 UTC
From     : XE1R
To       : xe1r@jsolana.com.mx
IGATE    : N0AN
----------------------------------------
---
OpenAPRS.Net Message to Email Gateway

La tecla F8 tiene la función de enviar un texto que copia los indicativos escuchados (MHeard) y los transmite en un texto a través del DIGI.

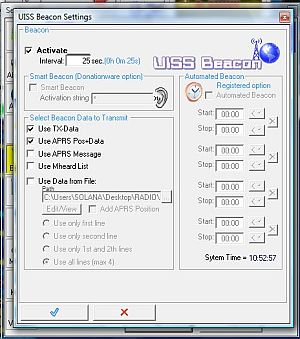

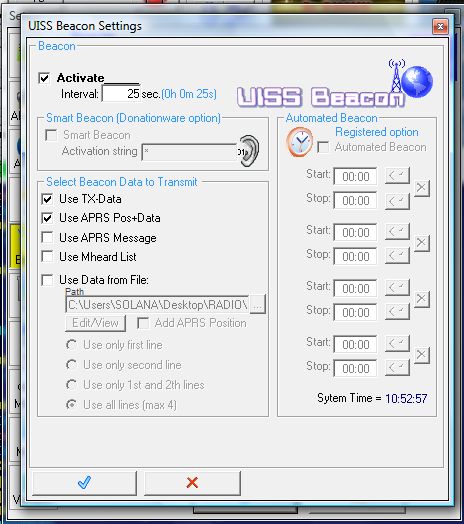

Dentro de SETUP, en una de las opciones, se encuentra la pantalla correspondiente para la programación del intervalo del BEACON y la selección de cuáles deseamos que se transmitan automáticamente, siendo los textos que mencionamos anteriormente y que se accionan manualmente con las teclas F5, F6, F7 y F8.

Seleccionado o no los campos de USE TXData, Use APRS Pos+Data, Use APRS Mesage ETC... hacemos que se haga automático o no. Sin importar lo anterior, siempre se puede hacer manualmente con las teclas F5, F6, F7 y F8.

En este apartado es donde la versión registrada por medio de un donativo que lo convierte en la version "PRO", y así puede tener más funciones, como programar los horarios del BEACON y sus intervalos, así como algunas otras cosas más.

Una ventaja es que a diferencia de la mayoría de los sistemas de APRS o PACKET, aquí los BEACONS se pueden poner desde 1 segundo, pero no es aconsejable, ya que esto saturaría las señales, siendo un promedio aceptable para este caso 1 minuto. (ESTO ES IMPORTANTE TOMARLO EN CUENTA), pues en sistemas normales de APRS no se puede o debe de hacer. Este caso en particular, es pues el tiempo máximo de una orbita varía entre 5 y 8 minutos, por lo que en ese tiempo hay menos oportunidad de que se repita la baliza.

Lo que hemos comentado anteriormente se resume a la funcionalidad básica de la operación de balizas y beacons a través de los DIGI, pero también el UISS cuenta con una terminal para realizar conexiones directas a BBS o en este caso al PBSS de la ESTACION ESPACIAL INTERNACIONAL, lo que permite dejar correo o leer mensajes generales o personales, tal y como se hacía hace años en los sistemas de Packet. La operación debe de ser lo más rápido posible, pues dada la velocidad a la que viaja la ISS, debemos saber bien qué se debe de hacer para no quedarse mucho tiempo conectado y así permitir que otras estaciones de la zona puedan realizar conexiones.

Se accesa por medio del menú principal o bien el ICONO de CONNECT, en donde nos llevará a una pantalla aparte que contiene más ICONOS y menús, siendo lo más importantes los referentes a unos MACROS programables que pueden contener textos para una rápida y eficiente conexión. De igual forma, la operación de conexión, envío de textos y desconexión, puede hacerse directa en el campo de escritura y que se encuentra abajo de la pantalla de conexiones.

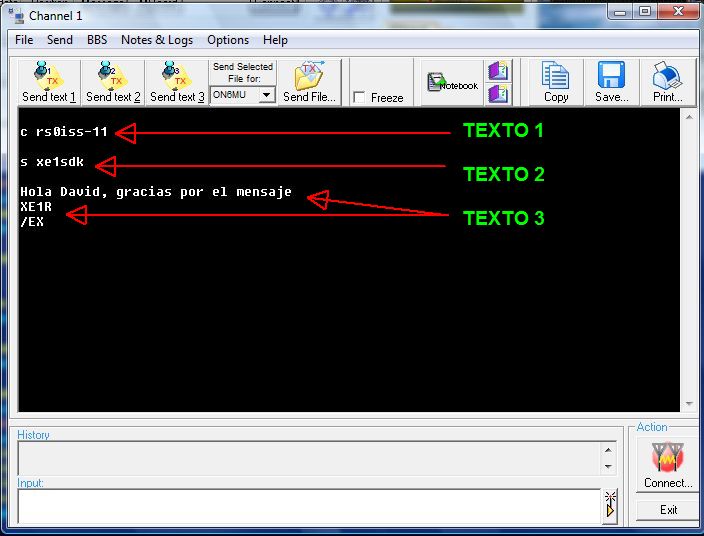

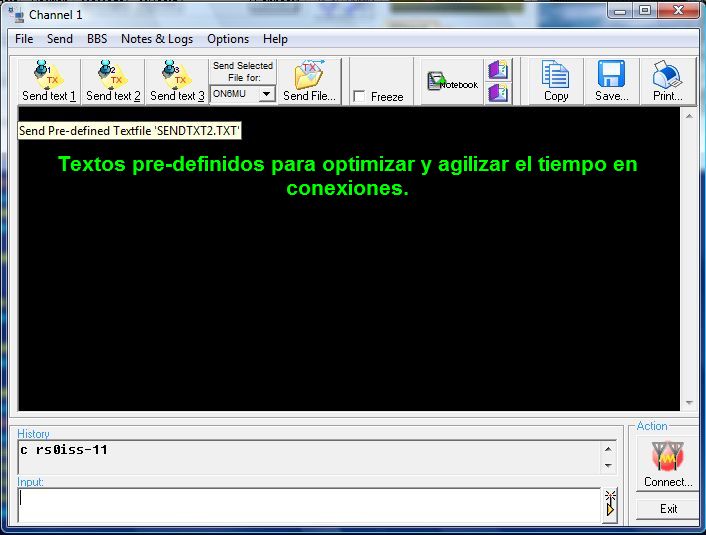

Por medio de los TEXTOS PREDEFINIDOS, podemos lograr conexiones, leer mensaje o dejar mensajes ya preparados en unos cuantos segundos.

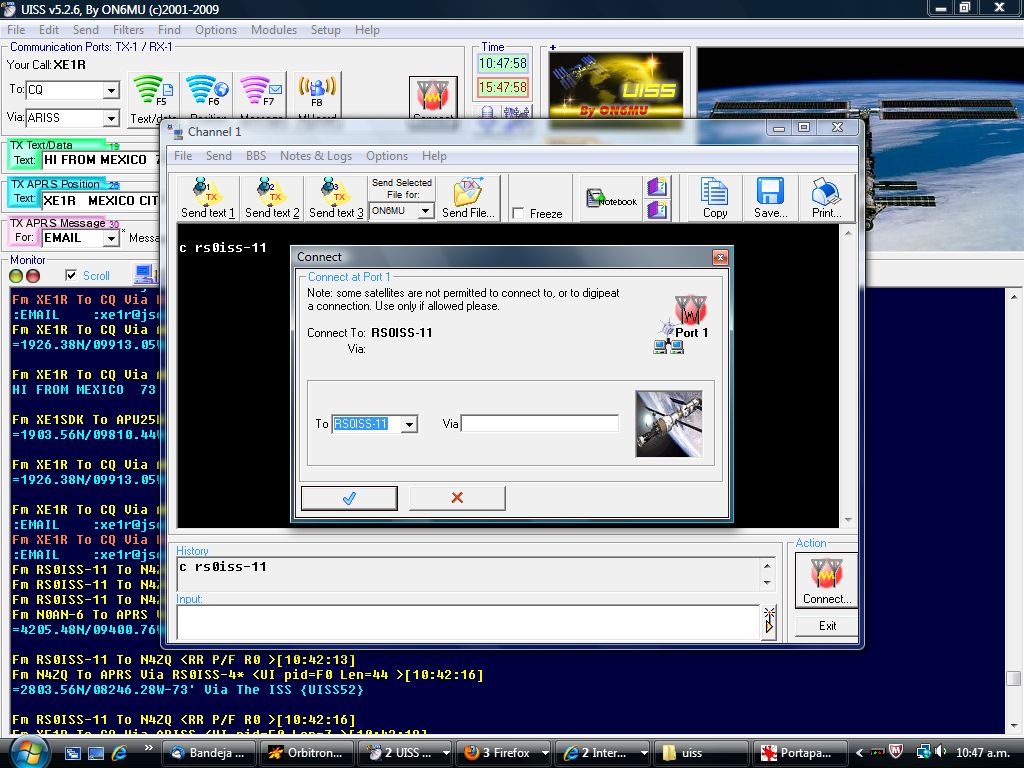

La conexión se realiza por medio de una subpantalla en la que ponemos la dirección a la que queremos conectar, siendo el ejemplo para el PBBS de ISS el comando "C" de connect que antecede al indicativo de la siguiente forma :

En muchos casos puede usarse también un UNPROTO VIA a.... , pero que en este caso en particular no se necesita, ya que la conexión la establecemos de forma directa y no a través de ningún DIGI.

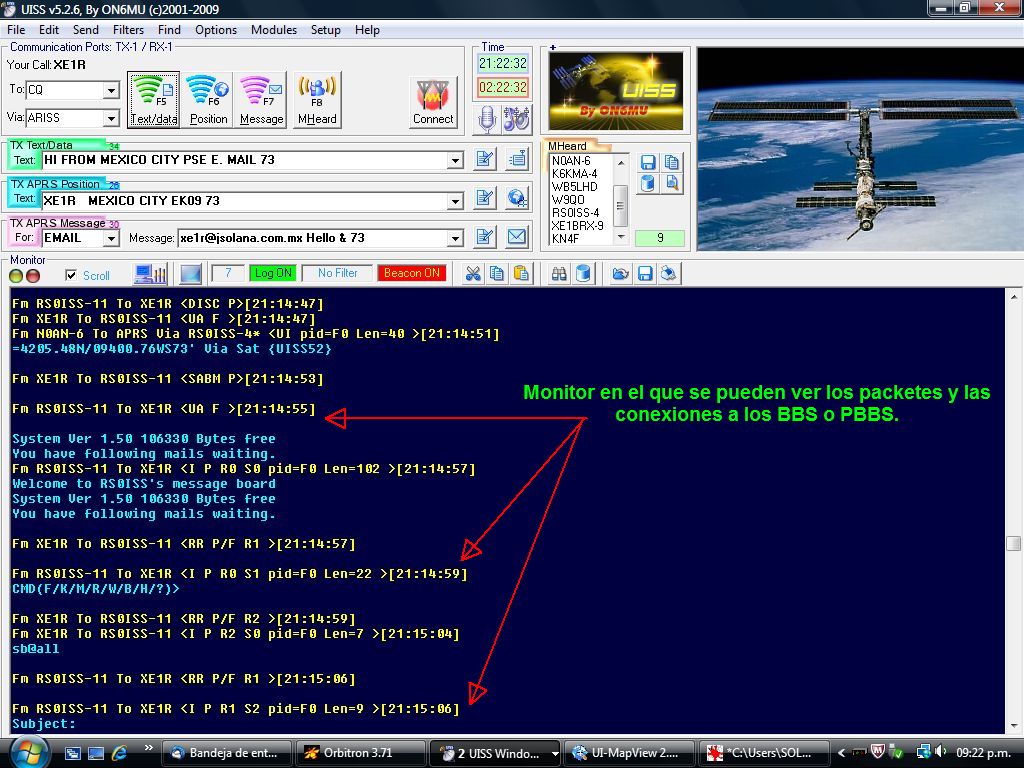

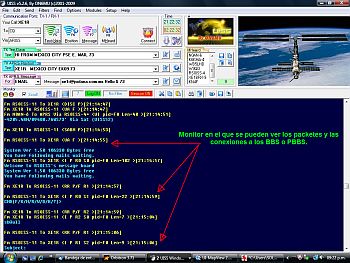

Establecida la conexión con RS0ISS-11, el programa nos notifica por medio de voz que hemos conectado y de inmediato veremos desplegarse en la pantalla toda la información del PBSS de la ISS y si tenemos correo personal pendiente de leer.

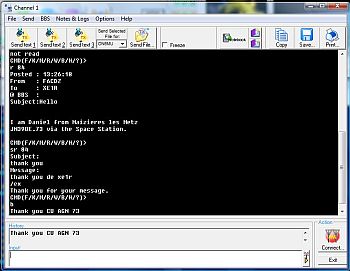

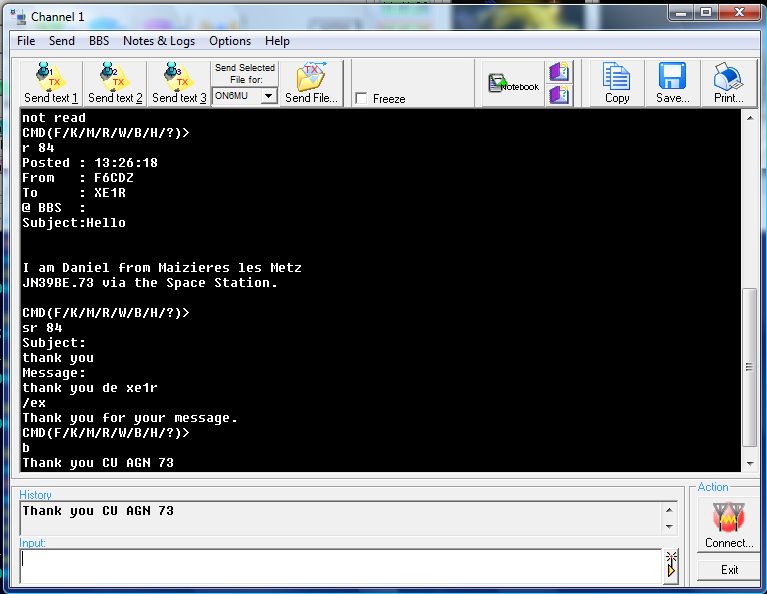

Debemos esperar a que se despliegue la tira de comandos para poder realizar cualquier opción, ya sea de listar mensaje, o bien leer o enviar uno a todos o de manera personal. Los comandos son los mismo utilizados en PACKET. siendo el de desconexión la letra "B" que significa BYE.... El programa con voz nos indicará que hemos sido desconectados.

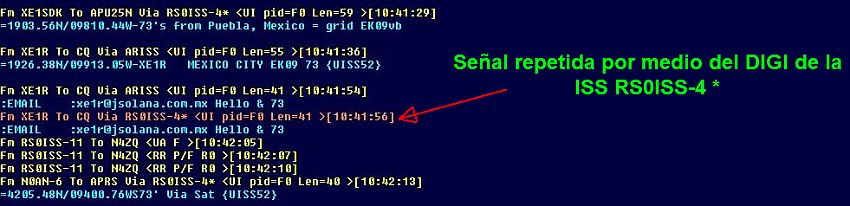

Sin importar que estemos conectados, el o los BEACONS programados siguen enviando balizas y si la ISS los escucha serán retransmitidos, para lo cual también escucharemos un aviso en VOZ y aparecerá ese packete en color rojo y con un ASTERISCO que indica que ha sido retransmitida nuestra señal a través del DIGI al que estamos enviando dicho texto o packete.

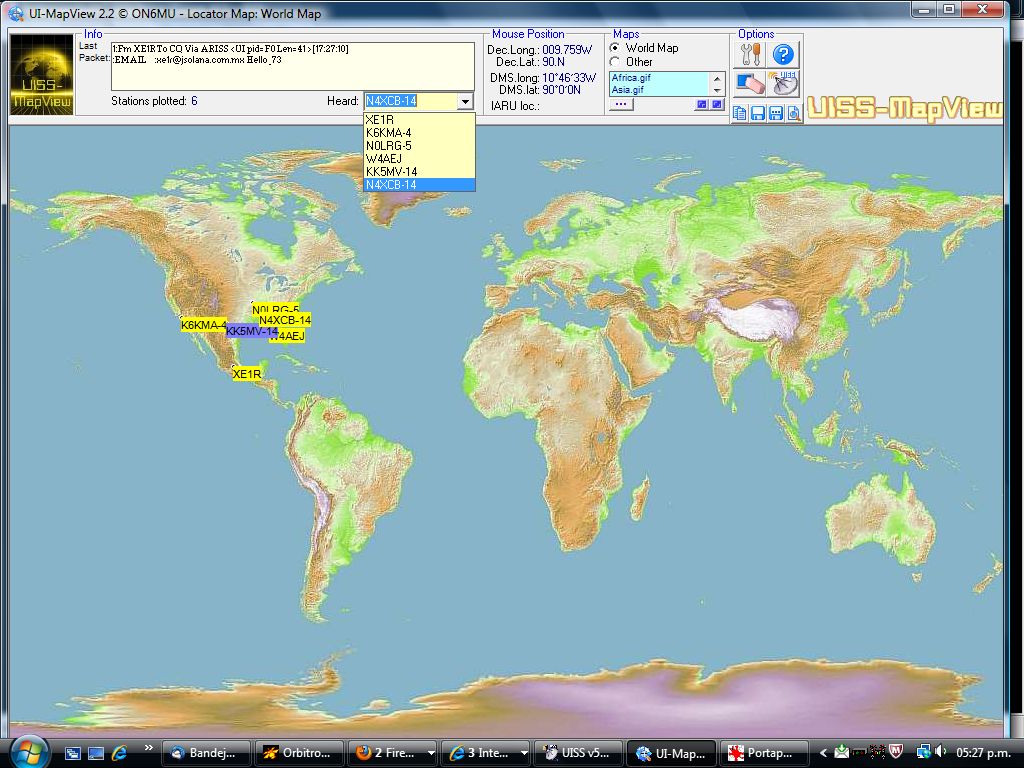

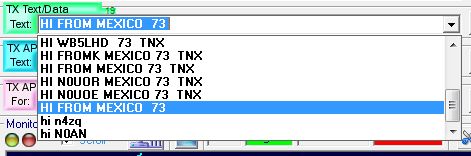

Con la facilidad de cambiar los textos, en el campo (Tx Text Data) se puede incluso enviar un mensaje a través del DIGI, y puede ser a alguna de las estaciones que escuchamos repetidas y que aparecerán en la pantalla de MH, así también en el MAPA (UISS MAP VIEW) que despliega.

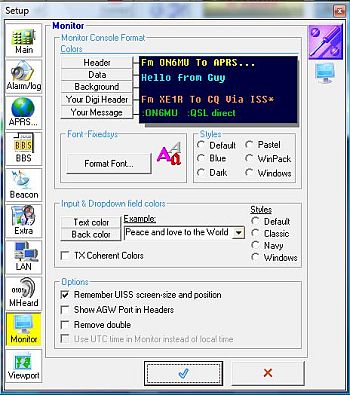

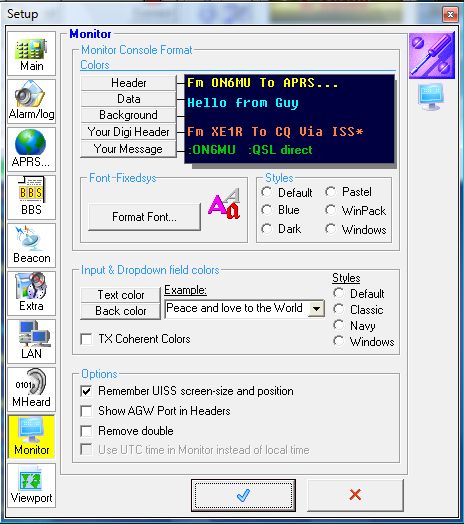

Desde luego, también pueden configurar los colores de la pantalla, fondos y tipos de letra, hasta que lo dejen a su gusto. Los ejemplos que mostramos son con los colores y tipo de letra que vienen por DEAFAULT. Y todos estos cambios, los pueden realizar en las PANTALLAS de SETUP, seleccionando las pestañas correspondientes que se encuentran en la parte izquierda de arriiba hacia abajo.
